Paso 3: Un ejemplo de realidad aumentada fenomenal barato y fácil se puede preparar en pocos minutos

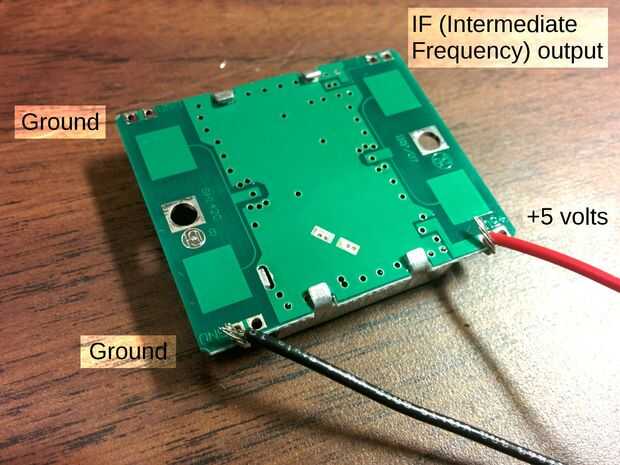

La manera más barata y más simple de reproducir el "efecto de Mann", en la visualización de la radiación electromagnética es un radar de bajo costo. Por ejemplo el HB100, venta por $3.99, puede ser preparado en un par de minutos: conectar rojo y negro los cables a los terminales del módulo HB100 tierra y + 5 voltios. Conecte el amarillo y negro los cables al suelo y "Si" terminales (frecuencia intermedia).
Generalmente me gusta retorcer juntos para reducir la interferencia de modo común.
Los cables amarillo y negro se conectan a un amplificador de ganancia ajustable (amplificador operacional) que se alimenta en la pantalla de dotgraph.
En el sistema original en la década de 1970 utilicé una larga cadena de comparadores conducción rectificadores de silicio controlado para controlar focos de luz.
Luego en 1980 el LM3914 chip fue introducido que esto hizo mucho más fácil.
Hoy puede obtener virutas del LM3914 en lotes de 50 por sólo $11,18, es decir, un precio de menos de 23 centavos por chip.
Así que por muy poco costo puede manejar 10 LEDs y reproducir el efecto.
Y usted puede fácilmente en cascada los chips juntos, por ejemplo, con 50 fichas puede conducir 500 luces que le da un 500 por exhibición del pixel AR infinito de $11,18 más costo de LEDs y algunos otros pequeños componentes Misceláneos.
Vamos a empezar con 10 LEDs y luego hacer 3 fichas en una fila (30 LEDs) y luego 10 fichas en una fila (100 LED).
