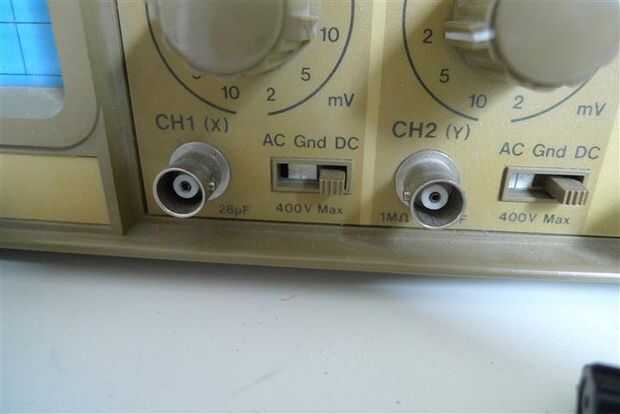

Sondas de osciloscopio (1 / 3 paso)

Paso 1: Herramientas y materiales

OK, no hay mucho a estos, todo lo que necesitas es algunas herramientas básicas y algunas cosas que usted puede conseguir en su tienda de electrónica local.

Herramientas:
Soldadura de hierro
De la soldadura
Pinzas
Desforrador/cortador de alambre

Materiales:

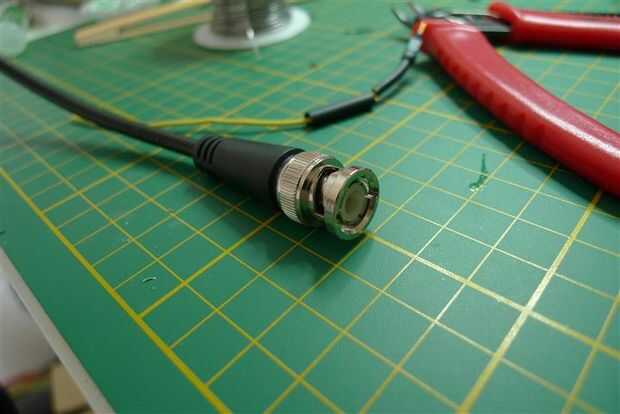

50 ohmios RG58/Ucable coaxial con conectores BNC macho (largo depende de ti, he usado un 2' uno)
Tubería del encogimiento del calor
Mecha de soldadura
Alambre (~ 24AWG, utilicé alambre de núcleo sólido protoboard)
Cabeceras de mujer (0,1")
Jefes masculinos (0,1")
