Sonda lógica de Arduino (7 / 20 paso)

Paso 7: Realizar las conexiones a la pantalla

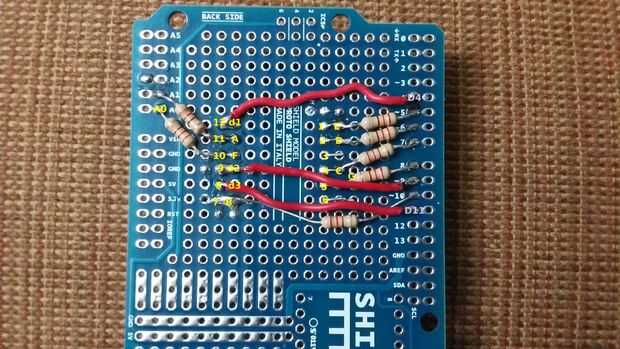

Esta fotografía muestra cómo completar el resto de las conexiones a la pantalla. Para completar este paso, hacer las conexiones a la común pantalla de alfileres, d1, d2 y d3.
