SolidWorks tutorial: Cómo hacer una placa de la cubierta de la caja de engranajes (7 / 13 paso)

Paso 7: Dibujar el Extrussion

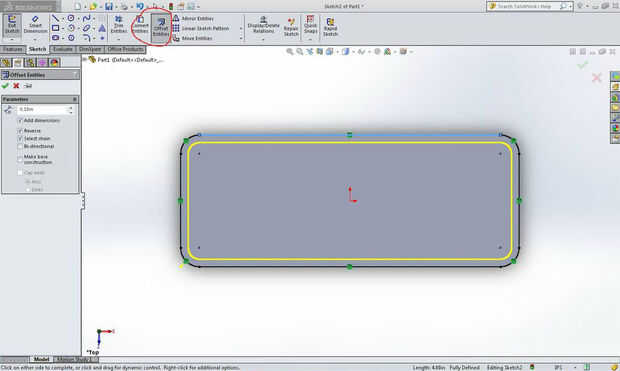

Para crear la elevación (lo que se parece a un paso) puede utilizar la herramienta de desvío que se encuentran en la pestaña Dibujo.

  1. Seleccione todas las líneas que desee offset (todas las líneas de la parte superior de la base) la tecla shift y haciendo clic en las líneas (las líneas seleccionadas a su vez azul claro)
  2. Haga clic en la herramienta de desvío
  3. Definir la distancia que desea compensar las líneas; hacia el centro de la forma (en este caso, en 0,25).
  4. Una vista previa aparecerá en amarillo, si es en la dirección equivocada, deseleccione la casilla reverse
  5. Haga clic en la marca de verificación verde
  6. Finalmente utilice la herramienta de Base jefe sacó otra vez y sacar en 0,125.
