SolidWorks tutorial: Cómo hacer una placa de la cubierta de la caja de engranajes (11 / 13 paso)

Paso 11: Con la herramienta trim

Para crear el agujero en el plano inferior:

  1. Abra un croquis en la cara inferior
  2. Utilice la herramienta offset para compensar las líneas de base a la distancia adecuada (0,25 pulgadas para la parte superior e inferior líneas y 0,50 para las líneas de izquierda y derecha)

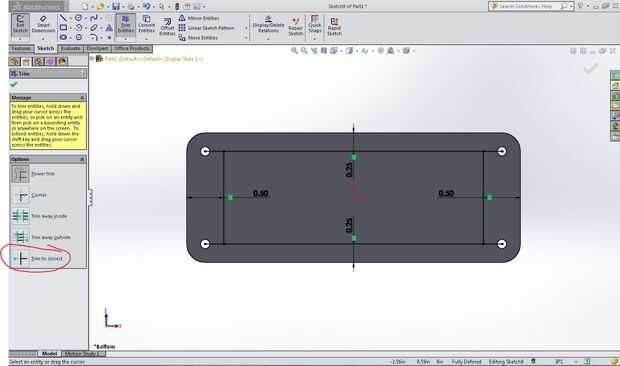

  3. Desde la parte superior e inferior las líneas son más largas que deseado, utilice la herramienta de recortar las entradas (se encuentra en la pestaña Dibujo) para recortar las líneas adicionales
  4. Seleccione la herramienta de ajuste de las entradas
  5. En la sección de opciones Seleccione recortar más cercano (la última opción)
  6. Haga clic en por parte de la línea que sobrepasa los bordes y se borrarán
  7. Una vez haya hecho clic en todas las líneas más, haga clic en la marca de verificación verde

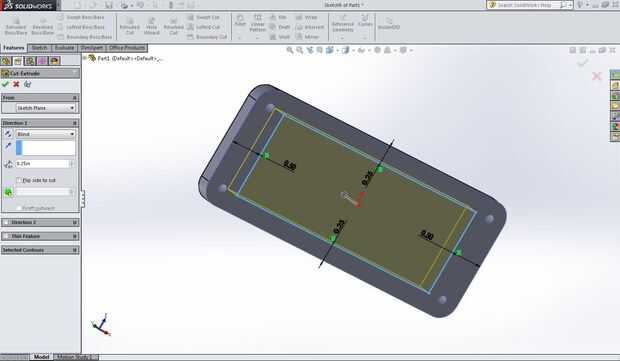

  8. Utilizar el corte extruido para crear el corte
