Soldadura no pedal soporte generador (6 / 13 paso)

Paso 6: Armar el stand

Ahora se pueden construir los dos fotogramas de 'A'. Hazte con la cañería de 600mm 'A' puntal lateral A y uno de los puntales de 450mm 'A'. ¿Encajan entre sí correctamente? Los dos angulares a doblar para que una sección se encaja en la otra sección. Si no, para obtener el otro puntal de 450mm 'A', que debería funcionar (ha corte lados opuestos en los dos puntales de 450mm 'A').

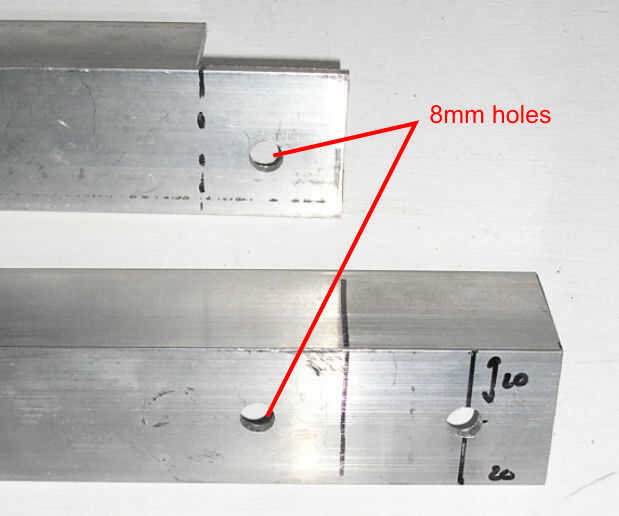

Encajan las dos secciones, asegurando que las bases están al mismo nivel. Abrazadera para sostenerlas. Taladre un agujero de 8mm en la parte superior de la costilla de 450mm, a través de ambas piezas. Debe ser alrededor de 20mm desde la parte superior y en medio de la sección de ángulo. Repita para el otro 'A' marco (lado B). Asegurar que 8mm los agujeros están en la misma posición que otro 'A' marco (o de lo contrario no se abre y cierra muy fácilmente).

Juntos perno principal 600mm 'A' puntal lado A con el apropiado 450mm 'A' usando un tornillo de 8mm de puntal. Uso de arandelas para que esto no se aflojan. Hacer lo mismo con el lado de puntal principal 'A' B con el apropiado 'A' puntal de 450mm de 500mm.

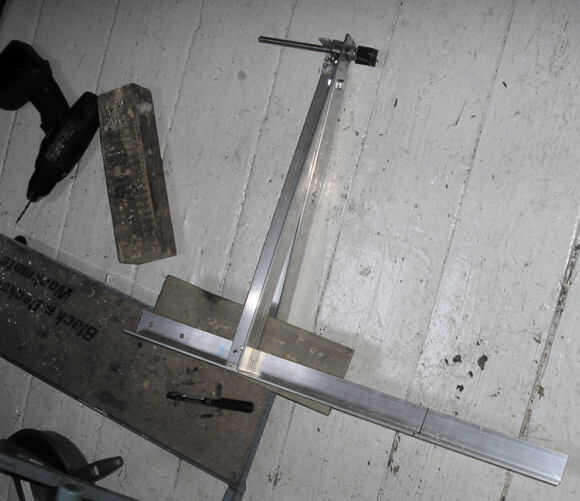

Los dos fotogramas de 'A' entonces se atornillan en las bases. La anchura será dependiendo de la moto usada. He medido unas bicicletas y la anchura del bastidor del respaldo suele ser entre 120 y 140mm. Usé 140mm la anchura de la moto. La abrazadera del marco bicicleta asegura que las variaciones en la anchura de marco de bicicleta pueden ser acomodadas.

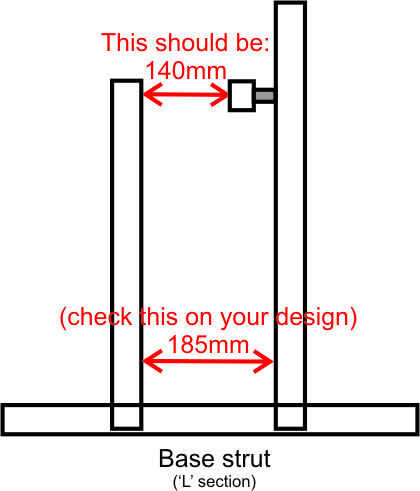

La distancia de la sección de caja en un marco a la ranura en el marco de otros debe ser 140 mm. medir esto más el ancho de las dos tuercas del perno que sostiene la sección de caja. Se trata de la anchura en la base de los dos fotogramas de 'A'. En mi diseño es 185mm.
Asegúrese de que los marcos están derechas y bien sujeta. Taladre dos agujeros de 6mm y el perno utilizando tuercas de seguridad para asegurarse de que no aflojan con la vibración.
Hacerlo en ambos lados de ambos marcos de 'A'.

Nota: El puntal base no necesita ser de aluminio, puede ser madera de un diseño bajo de la energía incorporada o acero para un diseño más barato. Probar y ver...

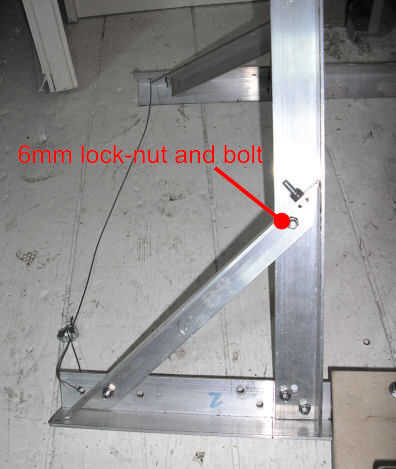

Ahora agregar las costillas de refuerzo. Estos ajuste entre el puntal de la base y los 'A' puntales de marco en el lado externo. Colocar el puntal de refuerzo en un ángulo de 45 grados. Esto de la abrazadera y perforar con un agujero de 6mm. Utilice pernos de 6mm, nuevo con tuercas de seguridad.
