Paso 11: Generador y Electricals

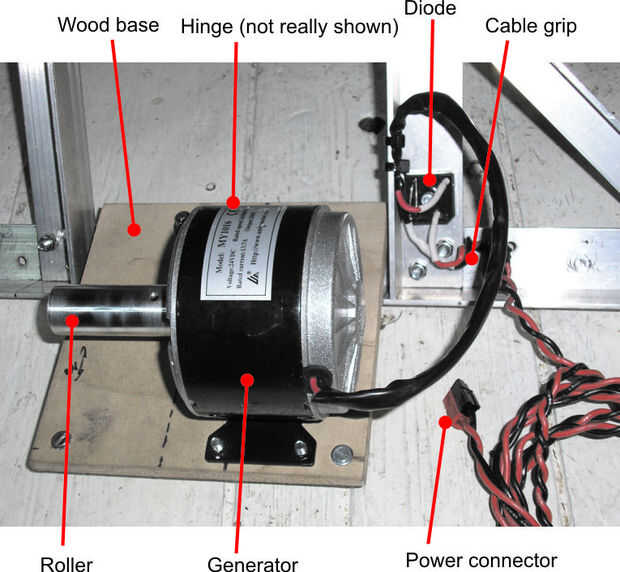

La idea básica es que la rueda trasera gire un rodillo que está conectado a un generador. Estamos tratando de tener una relativamente alta velocidad de rotación (para darnos un razonable alto voltaje (alrededor de 12 a 24V DC), por lo tanto tenemos un grande de la rueda girando un pequeño rodillo.
El rodillo del edificio: esta es probablemente la parte más difícil hacerlo sin el equipo del especialista. Es mejor tener acceso a un torno de metal y alguien que sepa cómo usarlo. Pida alrededor de amigos y familiares. Ponerse en contacto si necesita un rodillo hecho y tal vez yo puedo conseguir algunos compuesto. Algunas personas han tenido suerte usando una rueda del patín.

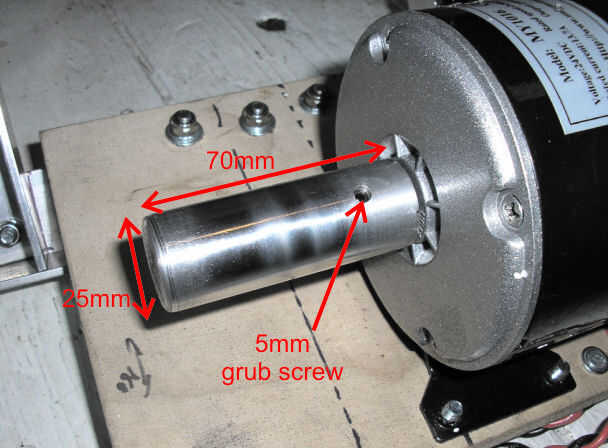

Torno una pieza de aluminio en un diámetro de 25mm x rodillos de 70mm longitud.
Taladre un orificio en el extremo del rodillo (8.2 mm de diámetro y 20 mm de profundidad).
Taladro y toque un agujero de 5mm para sujetar el rodillo sobre el generador.
También revisa los planes de Revolución magnífica ya que tienen dibujos técnicos para un diseño de rodillo.

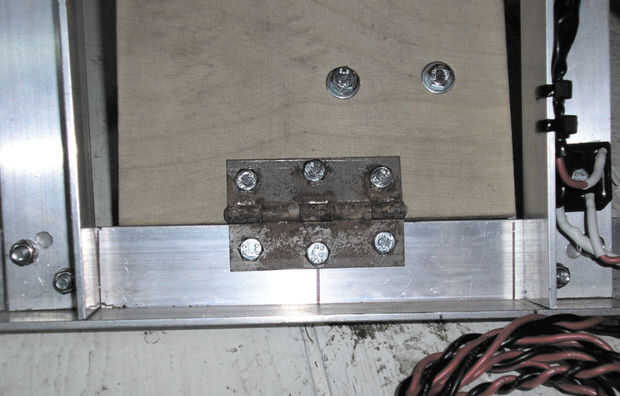

Corte la pieza de madera contrachapada con el tamaño correcto para poder caber en el espacio en el marco. En el caso fue alrededor de 150 mm x 150 mm agujeros para la bisagra y el generador. El generador ha aprovechado los agujeros para los pernos de 6mm. también se utilizaron pernos de 6mm para la bisagra.

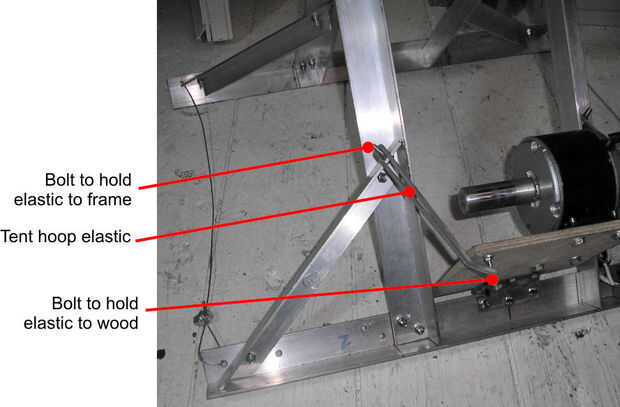

El rodillo debe presionarse sobre la rueda trasera de bicicleta con suficiente agarre para que el generador se convierte. Para ello algún tipo de elástico se usa para mantener el generador sobre la rueda. Elástico de tienda aro fue utilizado en este caso, pero cuerdas de amortiguador auxiliar también podría ser utilizados y puede ser más durables.
El elástico debe acortar en algo. En este diseño los pernos adicionales se agregan en la que se recorta el elástico. Esto requirió dos pernos en el soporte y dos tornillos en la pieza de madera. Hacerlo en ambos lados del generador.
