Soldador portátil (6 / 11 paso)

Paso 5: Conector de alimentación

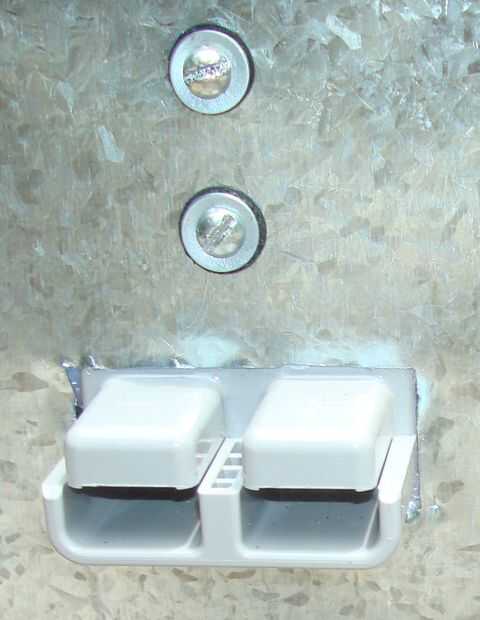

Para instalar el conector de alimentación de alto amperaje de 24V principales, trazar el contorno del enchufe en la pared lateral de metal de la caja de herramientas, luego taladre un agujero grande suficiente para insertar una plantilla de sierra para cortar una forma de U invertida, dejando sin cortar la parte inferior.  La pieza de metal hacia dentro, haciendo un pequeño estante para el interior de la curva sección a montar a la clavija.

Luego utilicé un soporte en L para asegurar la parte superior del conector en la pared del lado del metal.  Utilicé las arandelas de Junta de goma para montar el soporte en L y entonces utiliza pegamento caliente para sellar donde el enchufe entra en contacto con el metal de corte.  La caja de herramientas no estancas, pero quería que resisten agua donde era más probable que corroe.

Con el estante inferior formado por doblar el metal hacia el interior, el soporte de L y el pegamento caliente, el enchufe es sorprendentemente estable.

  • En la foto, verá la entrada del regulador de gas protector.  Hablaré en un paso posterior.
  • En la segunda foto, anote el fusible de alimentación-alimentación/los reguladores. Se trata de un fusible de 10amp ya es la calificación máxima para la mayor de las dos fuentes de alimentación reguladas.  Se trataba de un portafusibles de básico tubo de cristal que tenía en la mano, pero inicialmente se compró a Radio Shack.  Puede utilizar el estilo de la hoja si quieres, pero instalación del vidrio del tubo portafusible fue un simple taladro redondo para montaje en la pared lateral de la caja de herramientas.
