Paso 8: eléctrico
Quería un voltaje regulado para el motor de spoolgun, como ha diseñado para ser utilizado en un soldador de AC/DC, donde el voltaje es regulado, y también quería regulado para que sea constante la velocidad del motor de alambre.

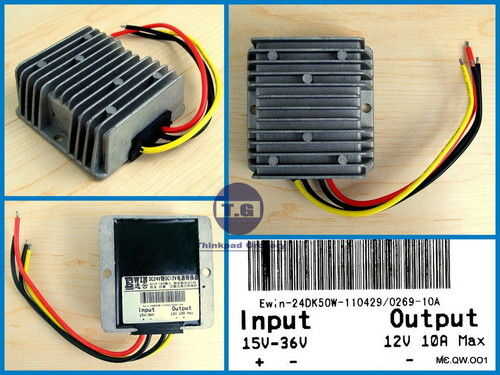

Había mirado en ebay y encontré algunos muy agradable regulado DC-DC fuentes de alimentación:
Estos proporcionan el voltaje estable de la roca a las bobinas de relé y el motor. Probablemente exagerada, ya que el voltaje de las baterías no tendría una gran variedad (que causa las fluctuaciones de velocidad en el motor), pero quería algo muy confiable.
Yo montados ambos sobre un repuesto disipador de calor que tenía, que recorta muy bien en el interior de la caja de herramientas, pero si no tiene un disipador de calor, se pueden montar directamente a la pared lateral de metal de la caja de herramientas, como el consumo de corriente no es cualquier lugar cerca de sus límites, aún así la disipación de calor a través de su caso debe estar bien.

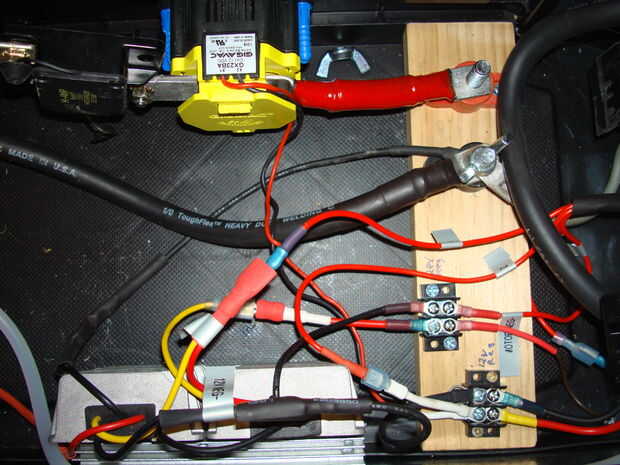

También instalé una tabla de 1 x 3 que corté a la medida que se cuña en la caja de herramientas donde se montar las conexiones. Usé 2 bloques de terminales de dos posiciones de Radio Shack. Uno es 12V para las bobinas, y la otra es 24V para el motor. También se utiliza dos terminales grandes de alto amperaje que representaba la carga positiva y negativa.
Para la soldadura de la carga se utiliza en dos diferentes configuraciones. Cuando se utiliza un alambre base flujo, realmente el "cable a tierra" lleva una carga positiva, y el spoolgun lleva una carga negativa. Cuando se utiliza un alambre de mig de gas protector, la polaridad es opuesta. Tener los terminales permite cambiar la carga el "cable a tierra" y el "bloque conductor" con facilidad.

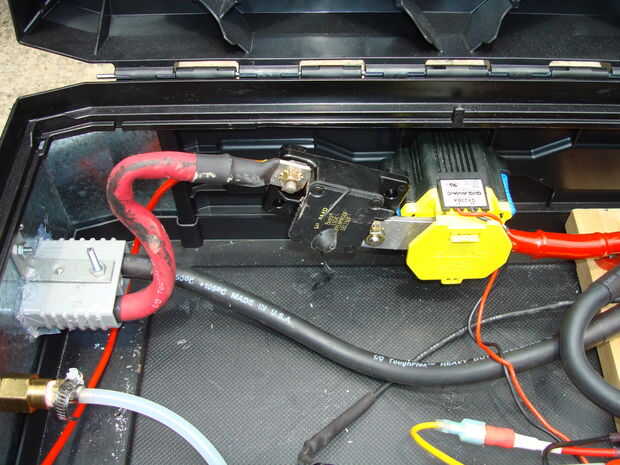

El cable negativo (dentro de la caja de herramientas) se conecta directamente en el conector de entrada de SB175 [-], a la terminal negativa final, como todos la conmutación de varios se hace vía el cable positivo. El cable positivo se conecta desde el conector de entrada de SB175 [+], a un interruptor de circuito de 150amp que está conectado directamente con el contactor con un pequeño pedazo de acero que cortado a la medida. El contactor, luego se conecta al borne positivo final. Cometí el error de conectar el contactor a la caja de herramientas antes de averiguar la mejor colocación para acomodar el cable de calibre 1/0, por lo que verás en la imagen que mi cable positivo desde el conector de la fuente tiene una curva de S, porque tratando de la longitud de cable personalizada 1/0 al tamaño exacto del tamaño habría sido complicado. Si hubiera esperado para montar el contactor en el ultimo paso, pude han tenido más flexibilidad en el dimensionamiento de las longitudes de cable.
- Tenga en cuenta que el suministro para las dos fuentes de alimentación regulada está conectado antes del interruptor de 150amp (más pequeño 10g cable mostrado en la imagen 3), que se suministran a través de su propio fusible de 10amp.
