Soldador portátil (5 / 11 paso)

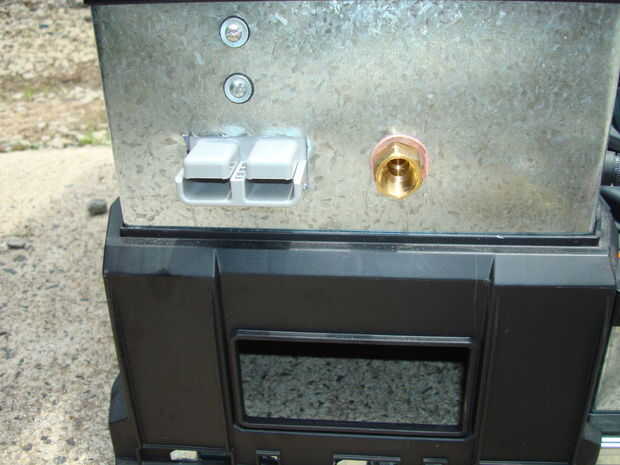

Paso 4: Conectores en la caja de soldador

Hay un total de seis conectores que componen la máquina sí mismo.

  1. Fuente de 150amp Anderson SB175 24V
  2. 3/8" conector de FOMIN para el regulador de gas de escudo
  3. 1 Conector de cable de "masa" de Anderson PP120
  4. 2conector hembra de 4 pines (gatillo y spoolgun motor)
  5. puerto para el bloque conductor de spoolgun
  6. (no se muestra) un puerto de fusible de 10amp

1 si hago otro, sólo usaré otro conector SB175, en vez del PP120 sola.  Pensé que ambos utilizan los mismos contactos de cobre internos, pero el PP120 utiliza un contacto más pequeño.  Tuve que usar una amoladora para hacer el contacto SB175 ajuste la cubierta PP120, porque no he podido encontrar un proveedor para el contacto de cobre utilizado específicamente para la vivienda PP120.

2 lamentablemente, estos conectores no vienen con los pernos instalados, así que tuve que comprar los pines por separado, soldarlos a alambres de suministro y luego epoxy todo juntos.  Fui a este problema, porque quería utilizar el enchufe macho que ya está conectado a la spoolgun (un receptáculo propietario Lincoln Electric) para que sea intercambiable con mi soldador Lincoln AC.
