Paso 6: Haga las mordazas
Para las mordazas, usé dos bloques de madera que mide aproximadamente 3.5" por 1.5" por 5", una bisagra de 4" y dos tramos de acero de 19mm de la tubería de 10" de largo. Los bloques de madera fueron cortados de un viejo palet, y la tubería de acero vino de un viejo rotary tendedero.
Aunque pude haber correr el cable a través del tubo, elegí no por razones de simplicidad, la disipación de calor y resistencia de las mandíbulas (como agujeros adicionales tendrían que ser perforados). También me gustaría dejar abierta la opción de usar alambre más grueso en algún momento. He visto un diseño que utiliza tubería de cobre para las mordazas que luego forman los conductores entre el transformador y los electrodos, sin embargo pensé la realización área probablemente no sería suficiente. Usé tacos transversales para permitir el desmontaje rápido y fácil de los electrodos para la renovación y nueva formación.

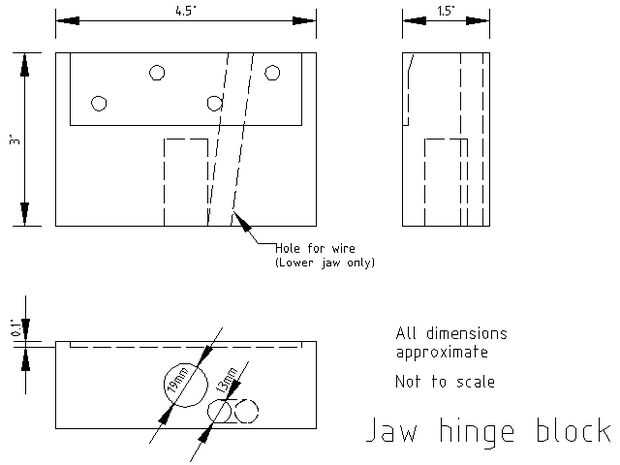

Bloques de bisagra
Coloque los dos bloques de madera con los bordes largos juntos, colocar la bisagra sobre ellos con el pasador a lo largo de los bordes que conocer y dibujar alrededor de ella.
Con un cincel, corte un reembolso dentro de la línea que trazaste en cada bloque de la bisagra. Pendiente la devolución un poco hacia el borde de la madera para permitir la cuesta hasta el pasador de la bisagra. Compruebe que la bisagra se ajusta correctamente y atorníllelo en su lugar.
Mida la línea central perpendicular al pasador de la bisagra y el centro en el borde externo de cada uno de los dos bloques. Doblarlas juntas y comprobar las marcas de centro cumplen. No es importante que las marcas están en el centro exacto, pero es importante que estén alineados. Use su escuadra para marcar líneas en extremos de los bloques en estas marcas y luego encontrar el medio de cada una de estas líneas.
Retire la bisagra y hacer un agujero de 19mm (o cualquiera que sea el tubo del tamaño) al final de cada bloque en el lugar que usted marcó. Van un par de pulgadas para cada uno - tienen que ser sobre la misma profundidad. El método que use depende de las herramientas tenemos disponibles. Usé una sierra del agujero, primero hacer un agujero de un aburrido madera poco. Taladrar un agujero piloto me permitió comprobar que el agujero era cuadrado (a la cara de la madera), como estaba haciendo esto usando un taladro Hand-held. El serrucho se aplican en etapas, tirando hacia fuera con frecuencia para eliminar el serrín. Romper el núcleo del agujero insertando una broca en el agujero del centro y empujándolo hacia los lados para ajustar la madera a través del grano.

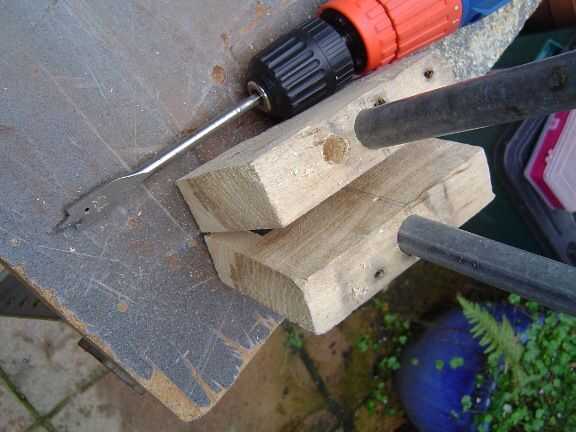

Taladre un orificio guía en cada pedazo en el lado de las bisagras - esto es donde los tornillos finalmente vaya que bloquee la tubería en su lugar, necesitan ser parcialmente por la profundidad de los agujeros grandes que hiciste. No perfore la tubería aún. Usé un poco aburrido madera para éstos, con el tubo en su lugar. Esto dio un bonito agujero superficial con un punto claro, pero no perforado, colocado precisamente como no pasear por el taladro. Compensar los agujeros de uno a lo largo de la tubería por lo que las cabezas no corta los tubos (que tendrán la tensión de soldadura a través de ellas)

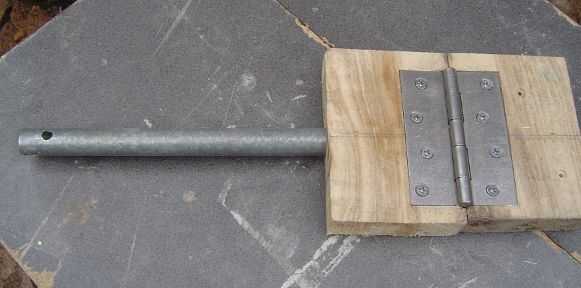

Inserte las dos piezas de tubo en los agujeros como se van y ajuste la bisagra en.

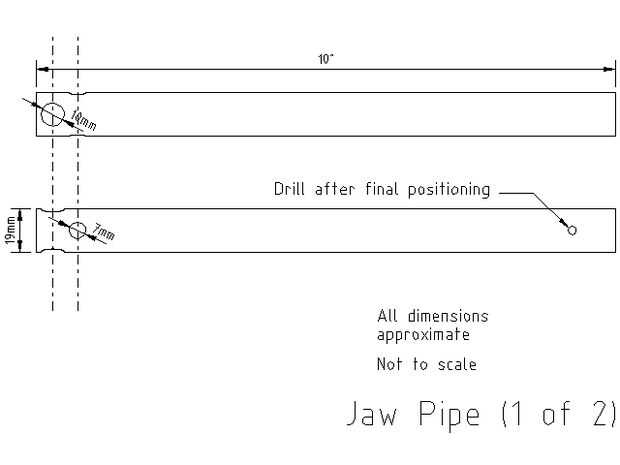

Tubos
Coloque el montaje de la quijada en lugar frente del transformador y marque donde estarán los electrodos. Tienen que ser exactamente la misma distancia de la bisagra, así que use su escuadra para marcar ambos tubos juntos.
Hacer una segunda marca en cada tubo lo suficiente desde el principio para permitir que el grosor del electrodo, una brecha de unos pocos milímetros y un pasador transversal, luego unos mm otra vez para permitir suficiente acero retener el pasador. Atornille el perno de sujeción en la espiga y sostenga y la varilla que pretendo hacer el electrodo fuera de, contra el tubo para comprobar la posición de esta marca. Se trata de que se corte el tubo a la longitud. No cortarlo aún aunque en caso de cometer un error o decide cambiar algo.
Marque la posición de un agujero en el bloque de madera de la parte inferior por lo que puede ir desde el lado del pasador de la bisagra hacia el lado de la tubería sin ensuciar los tornillos de la bisagra y también pierde los tornillos de montaje que estarán por debajo. El agujero debe ser lo suficientemente grande para el cable con el electrodo inferior para pasar a través (utilicé 13mm)
En este punto, puede poner en orden los extremos de los bloques de madera así que todo es color y agradable.
