Paso 10: Conmutador de pedal y cables
Un pedal simple se hace fácilmente usando uno de los microinterruptores (tipo normalmente abierto) del horno de microondas y algunos restos de madera. Un resorte pequeño (Obtenido de una botella dispensador de jabón líquido) reduce el riesgo de funcionamiento accidental (dos muelles sería mejor). Son posibles diseños mucho mejores, pero hice esto para la velocidad y simplicidad.
Construcción
Corte un pedazo de tabla para la base y un pedazo más corto, ligeramente más estrecho para operar el interruptor. Cortar un bloque pequeño de madera que va a ser más estrecha que las tablas después de que el interruptor está fijado en, un poco más alto que el interruptor lo que permite las conexiones y profundo lo suficiente como para montar bien y proyectar hacia adelante un poco para celebrar la primavera.
Hacer piezas laterales de la placa más delgada. Estos apoyan el tablón superior así como cubrir las conexiones eléctricas y proteger el interruptor.
Necesita una barra larga o perno para recorrer el tablero superior - este será el pivote. Pasa por las piezas laterales y un agujero perforado a través del ancho de la tabla superior.

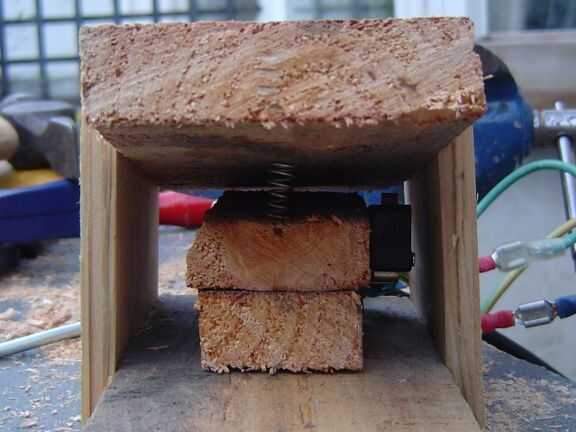

Clavo el microinterruptor hacia el bloque pequeño de madera para que el botón proyectos encima, teniendo cuidado de no dañar la carcasa. Sujete el bloque pequeño de madera para la base y perfore un agujero en ella para mantener el resorte. Un pequeño clavo a través del final dejará la primavera rebotando hacia fuera.
Coloque una de las piezas laterales al lado de bloque pequeño y sostenga el tablero superior en una posición donde presiona el interruptor, como si se gira en un extremo. Marque la posición de la punta que gira. Abrazadera de lado las piezas para que los bordes estén alineados y perfore un agujero a través de dos piezas que tendrá el perno o varilla que es usa, como un ajuste apretado. Perfore un agujero largo hasta el final de la junta superior mediante el cual el pivote se ajuste cómodamente.
Conecte una longitud de cable del microinterruptor, que alcanzará el transformador. Uso de cable con puesta a tierra para cuando finalmente haga un mejor pedal con una carcasa de metal... Mientras tanto sólo sujetar la tierra a la madera en algún lugar.

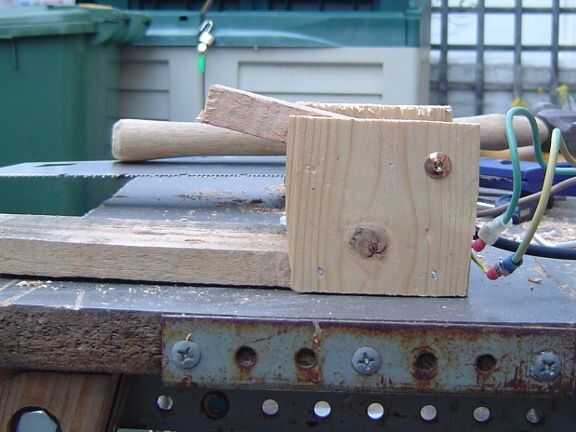

Encajar las dos piezas, montar el tablero superior entre ellos y pasar el pivote a través. Puede adjuntar los cables en la parte posterior.
