Paso 12: Palanca

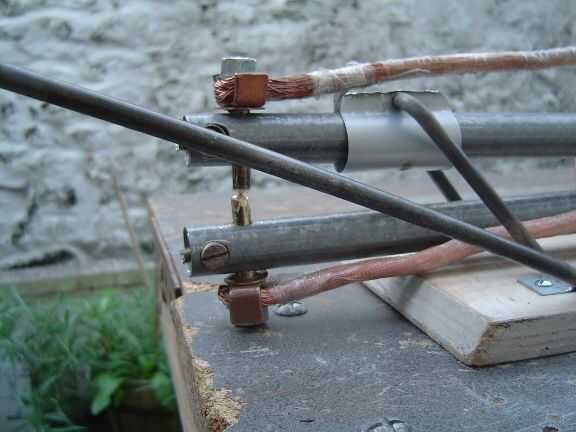

Utiliza una barra de metal de la vieja rotativa tendedero para hacer la palanca para operar el soldador y conectado a la parte superior del brazo con un manguito deslizante para permitir que se levante el brazo. El bar es 6mm de espesor o por allí, pero esto no es lo suficientemente espesa ya que tiende a torcerse un poco en el pivote. Hice un mango formando un poco de la vieja madera de la plataforma, que provisto de un casquillo de un poco de acero fino.
Construcción

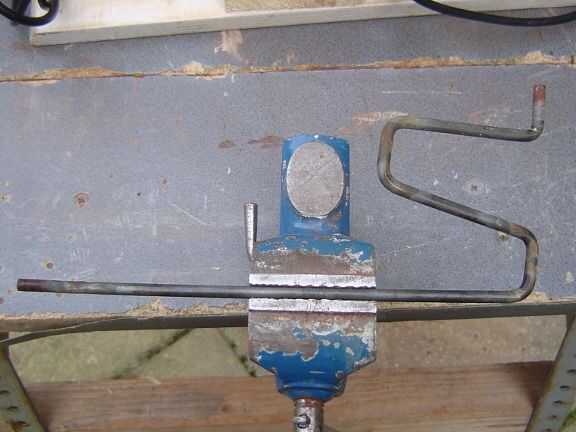

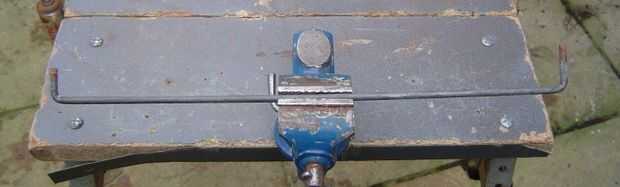

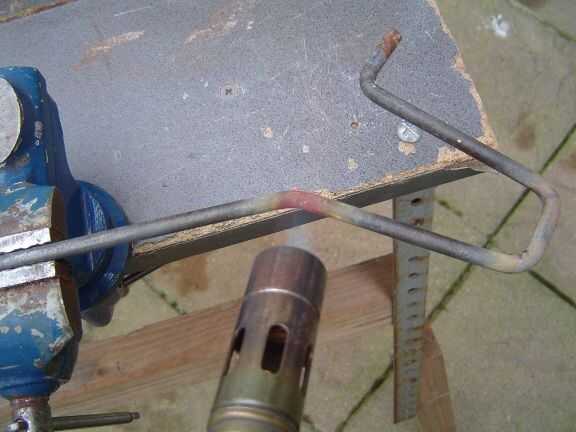

La barra de acero que usa ya tiene una curva en ambos extremos, así que uno de estos se endereza hacia fuera, y otro solo bien hace que el pivote del extremo. Concederse hasta un punto sobre una pulgada sobre el tubo superior y marque en la barra. Hacer la primera curva aquí. Irá mucho más fácilmente si se calienta la barra con un soplete - sólo tiene que ser un resplandor rojo mate. Golpe con un martillo varias veces para ajustar la curva. No doblar el completos 90 grados - la palanca tiene que ser ligeramente en forma de V. Hacer la siguiente curva una pulgada más adelante, en el mismo ángulo, y luego dos más curvas para crear un segundo eje alineado con la primera de ellas. Offset de la curva final para que el brazo de palanca se inclina hacia delante un poco.
Hacer dos grapas para sujetar la barra en sus dos pivotes a la placa base, taladro y tornillo hacia abajo usando la bóveda o tornillos de cabeza de la cacerola. Prueba de que la palanca empuja el brazo superior hacia abajo muy bien. Es muy importante que no toque el brazo inferior.

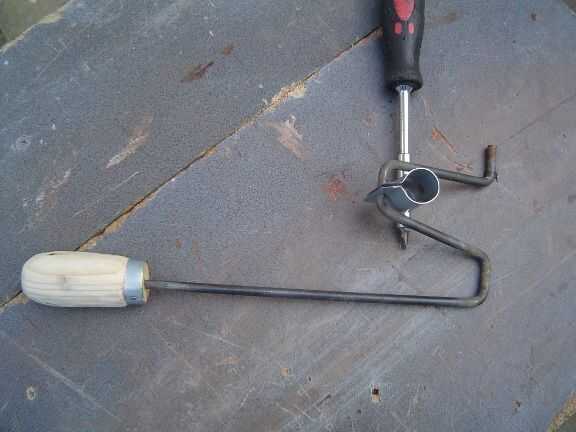

Hice un mango porque no tengo nada que use uno, pero use lo que usted tiene.

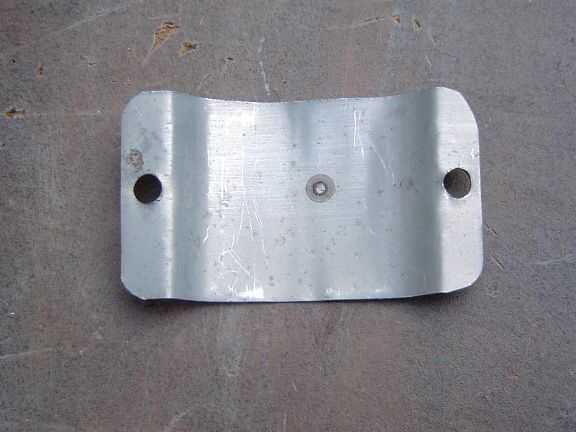

Hacer una funda de acero fino que se sujete la palanca para el tubo superior. Tiene que ser amplia para que no enlazar cuando se desliza a lo largo. Corte un pedazo de acero aproximadamente dos pulgadas ancho y largos suficiente para envolver alrededor del tubo con aproximadamente 3/8" de excedente en cada extremo. Debe ser un cierre fit, pero no apretado. Forma alrededor del tubo, lo saque y alinee los extremos. Centro de golpe un lugar donde puede ir la palanca a través de en un punto donde sólo cubrir la parte superior del tubo y perfore un agujero a través de dos espesores para tomar la palanca.
Retire la palanca de la placa base y el electrodo superior si está en lugar. Deslice el manguito de la palanca para que se sienta en la sección media, luego introducirlo en el tubo superior. Probablemente necesitará volver a la manga de ronda para que se ajuste. Squish se forma alrededor del tubo por lo que tira de la palanca de abajo cerca, luego ponerlo todo de nuevo juntos.
