Paso 5: Conectar todo
En este punto sólo nos estamos conectando todos el rojo (positivo), los cables juntos y luego cables de todo el negro (negativo).

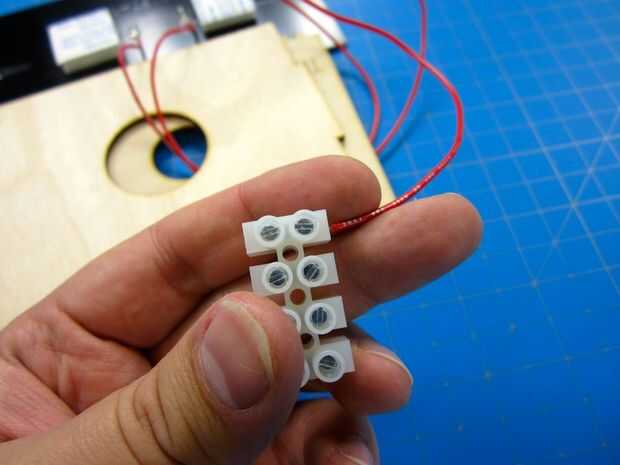

Antes de hacer que es necesario que los cables de la célula solar a través de su soporte y la parte superior de la caja del hilo de rosca. El láser corte de células solares de montaje del gancho agarrador y apenas pase los cables a través. Hacer lo mismo con la parte superior de la caja. (La parte superior de la caja tiene escritura en él, no el montaje. Ellos son los que con los grandes círculos de corte).
Usted No necesita meterse con la cinta de la espuma en este punto.

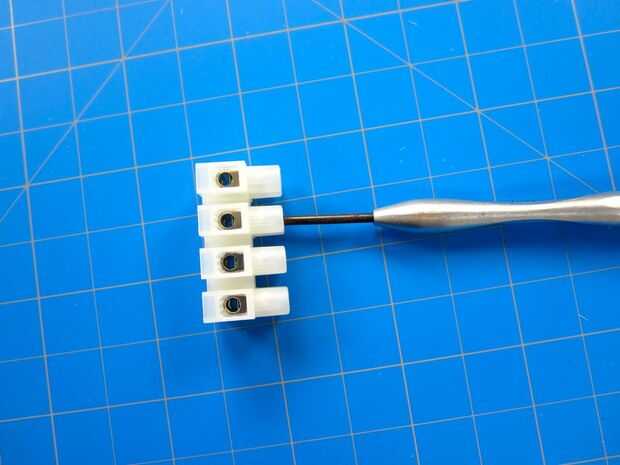

Agarra el bloque de terminales. Encontrar un destornillador que trabaja con él. Aflojar todos los tornillos en la parte superior.
Nuestro método principal de conseguir cosas para enganchar juntos es solo toque los cables. No podemos conseguir todos los aspectos positivos se tuerza juntos y en el bloque, así que vamos a dividir las cosas.

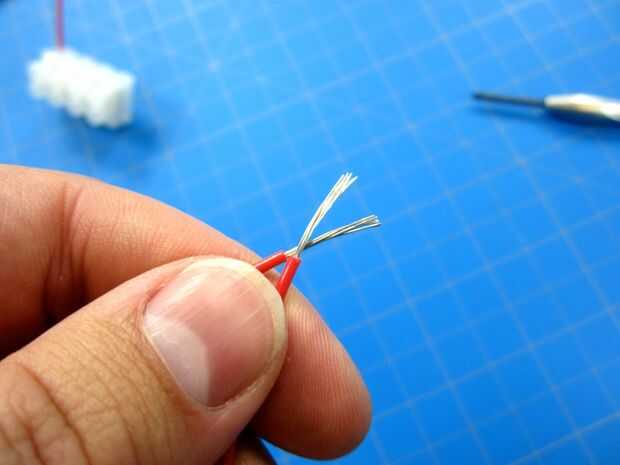

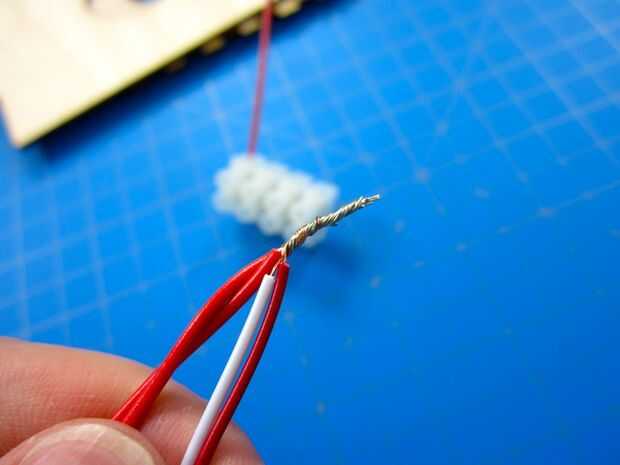

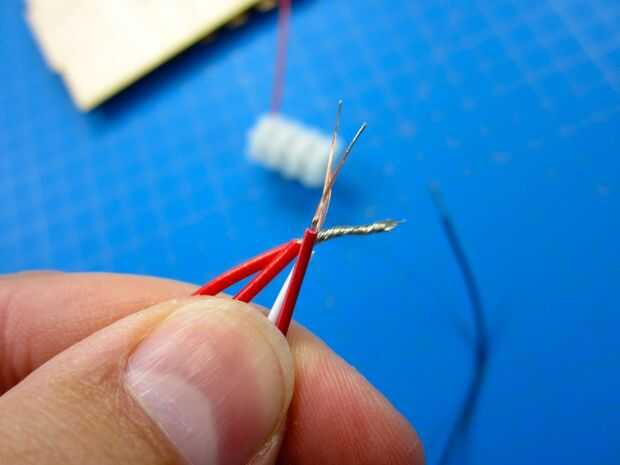

Agarra el cable positivo de la célula solar y los cables positivos (siendo el rojo y blanco) de lo LED. Les tuerza. Ponerlos en una ranura del terminal. Tornillo de la abrazadera hacia abajo.

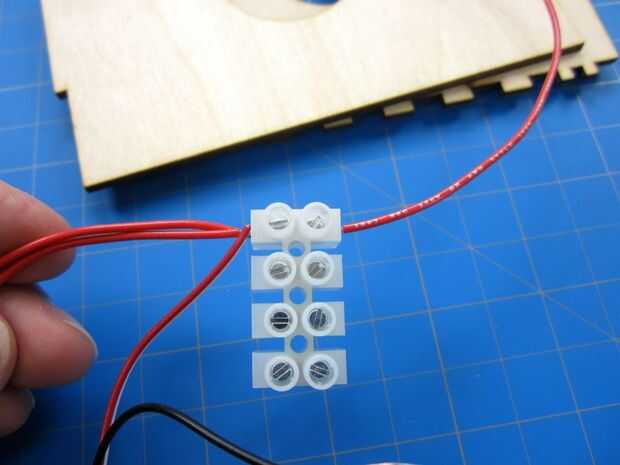

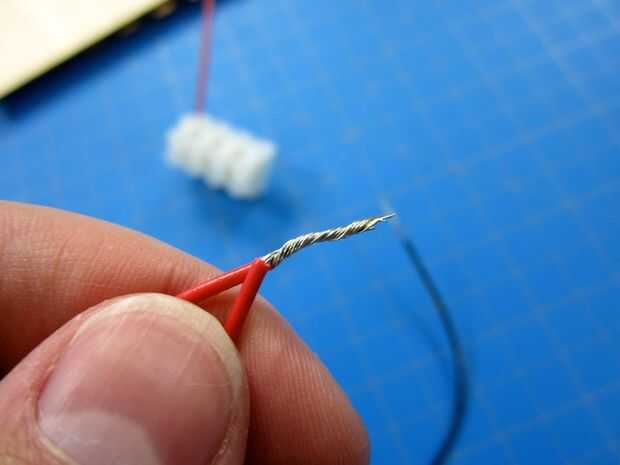

Agarrar el cable positivo de la placa USB y el puerto de red. Les tuerza. Inserta por lo que son directamente enfrente de los otros cables positivo rojo. Tornillo de la abrazadera hacia abajo.

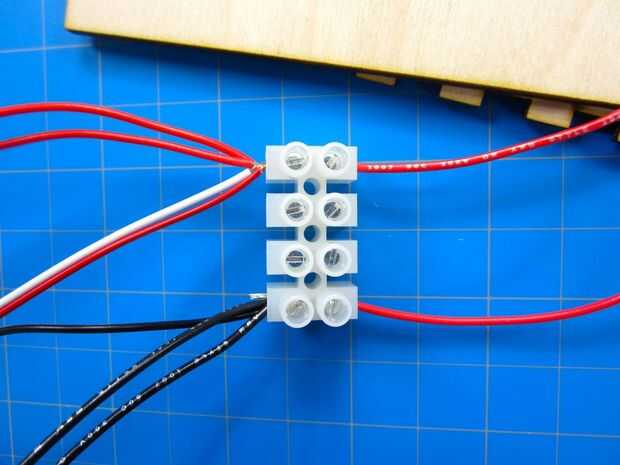

Hacer exactamente lo mismo con los cables negativos negros.
Habrá puertos del bloque de terminales sin uso. Asegúrese de que los cables se reprimieron cómodamente. Les da un pequeño tirón para asegurarse.
Tomar el paquete de a una fuente de luz del sol y asegúrese de que todo está funcionando. El LED se encenderá y se iluminará un LED en la placa USB.
