Solar eléctrico humano accionado vehículo SHEPV (3 / 7 paso)

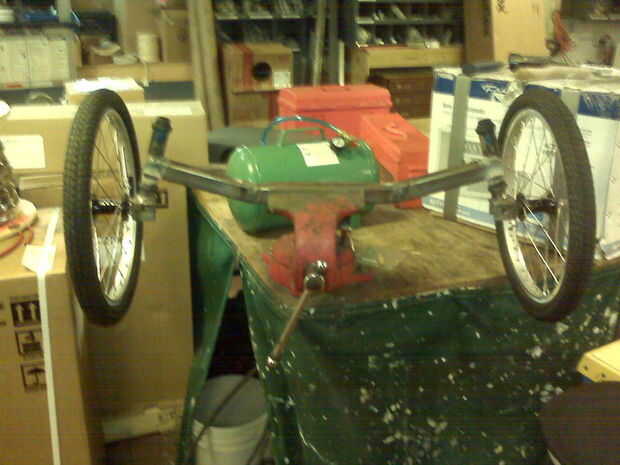

Paso 3: Cortar la barra de dirección.

Sí muesca hacia fuera de la barra transversal a 15 grados del ángulo la voluntad de ruedas ahora ser 90 grados verticales. Soldar las uniones y el montaje de barra de lazo y perno de la varilla de conexión en su lugar. Necesitará de la muesca del tubo del chasis principal sea el tubo de dirección dirección en un ángulo con el parche principal donde la rueda toca el suelo al eje (sobre 20" llantas sus 11 grados).  Esto comienza el timón y tirante como dirección de Akerman.
Ackerman dirección ayuda a mantener las ruedas de shimmieing (¿SP?) por el fondeo y mantiene las ruedas rectas y verdadero, también previene friega neumático porque las ruedas se inclinan en la vuelta como en una bicicleta de 2 rueda.
Al llegar todos sus ángulos correctos y barra transversal cuadrada es hora de empezar a soldar.
