SMT 'Soldadura pasta Stencil' plantilla de producción usando un cortador láser (12 / 14 paso)

Paso 12: Montaje y pegado de las piezas

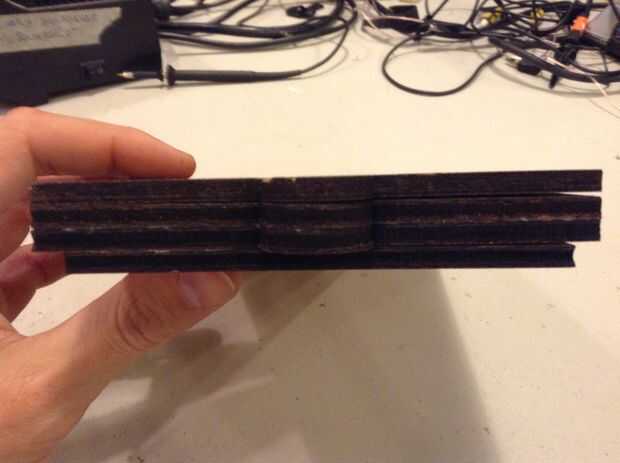

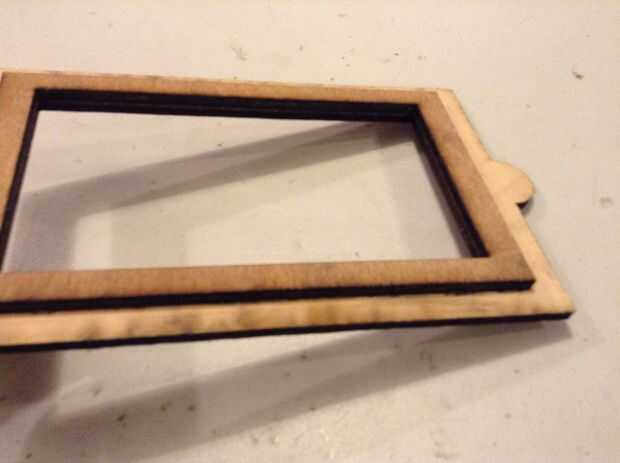

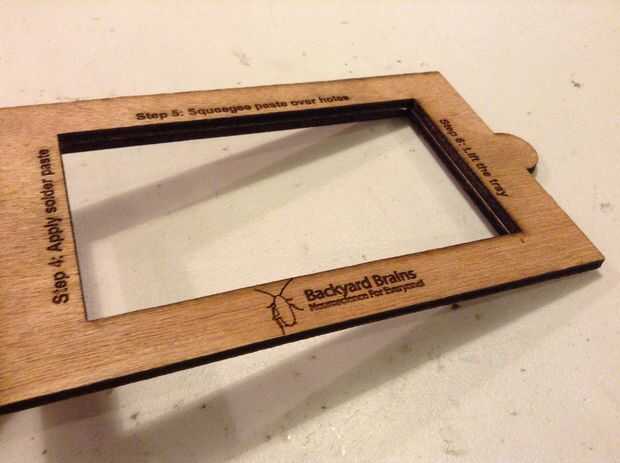

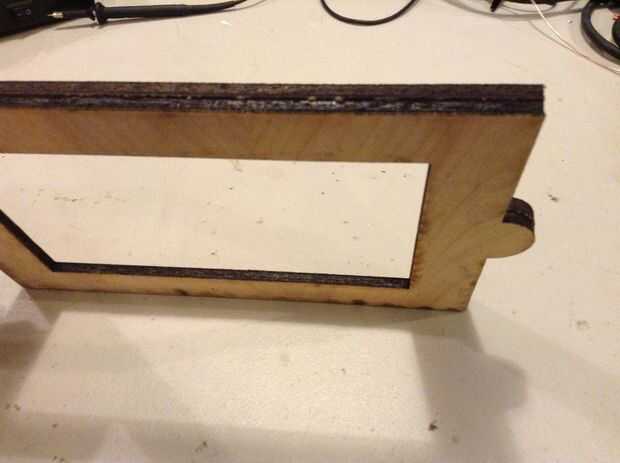

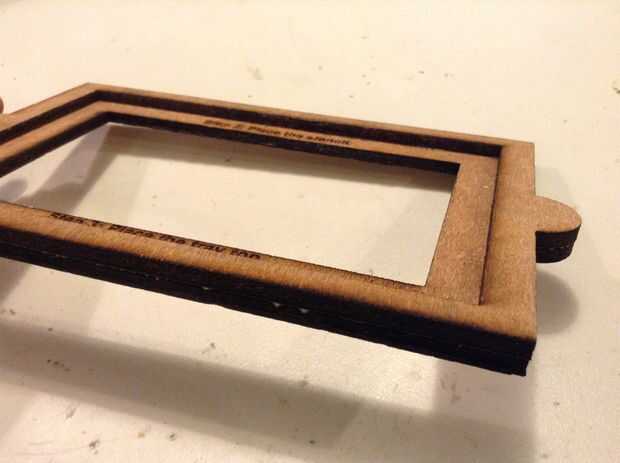

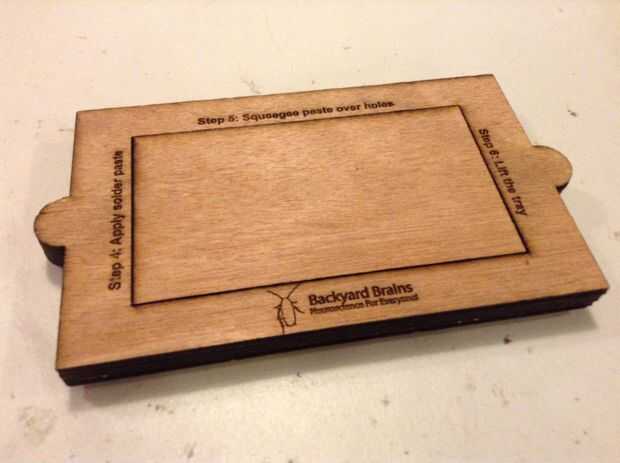

que desafortunadamente no Tomé fotos durante la construcción, así que espero que puedan entender las capas de estas fotos del producto terminado.

Tenga cuidado de no sobre-aplicar el pegamento, ya que vamos a pegar y sujeción a la vez. No quiere unir accidentalmente partes que deben ser capaces de ser desmontables.

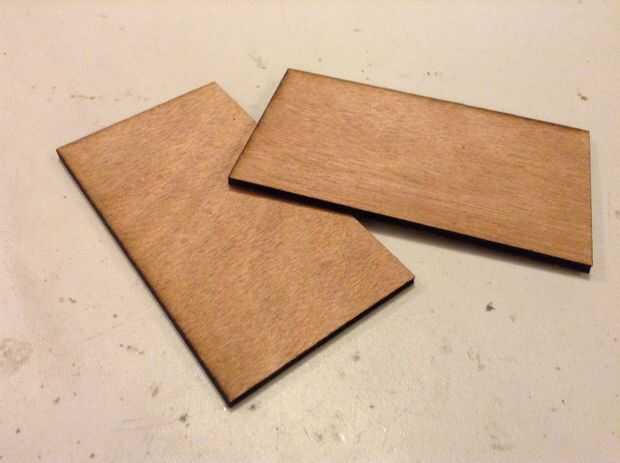

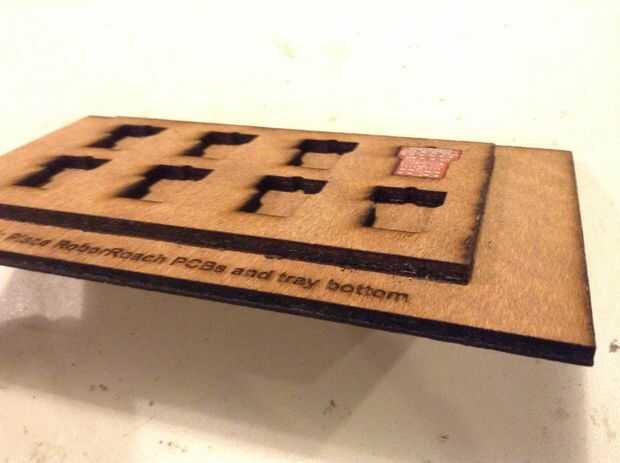

1) pegar el rectángulo pequeño con los agujeros de contorno de la PCB a la base. Para mantener este centro, coloque el rectángulo de tamaño de base se redujo de alrededor de él.  Esto se alinean con la capa base.

2) aplicar el pegamento, a continuación, coloque el marco fino (dimensiones interiores = tamaño de la plantilla, dimensiones exteriores = tamaño de la base). Alinee con la base.

3) aplicar el pegamento, a continuación, coloque el marco más fino (OD = tamaño de la plantilla) con el pegamento hacia arriba.

4) Coloque el final marco más amplio en la parte superior.

5) capas de Sandwich los cuatro entre dos piezas grandes de madera y en cada una de las cuatro esquinas.  Esto podría hacerse también con cualquier objetos planos más grandes tales como una tabla y libros pesados. Espere hasta que se seque según las instrucciones en el envase del pegamento.
