SMS control inalámbrico sistema de riego (8 / 14 paso)

Paso 8: Conexión del teléfono móvil

Este paso es diferente para cada teléfono móvil, pero los fundamentos son los mismos. Conecte los dos cables desde el mando de relés de 240v a las conexiones del motor vibrador de los teléfonos y también conectar los relés desde el controlador de teclado en este paso.

Usted necesita averiguar si el móvil tiene la función de enviar mensajes de proyecto a un número guardado, si no estás de suerte y necesitas conseguir otro móvil. Casi todos los teléfonos móviles de Nokia tienen esta característica, y también son fáciles de modificar.

Lo primero a probar con el teléfono es saber cuáles son el número mínimo de botones diferentes, que tienes que pulsar para enviar el mensaje de borradores, principio a fin. El número de botones que usted necesita es el número de relés que necesitas en el circuito de controlador de teclado.
Necesitaba sólo dos botones, pero conserva un relé adicional en el tablero, por si acaso. Se alambre los relés de conmutación pins a los botones del teclado que pueden ser funcionados por el Arduino.

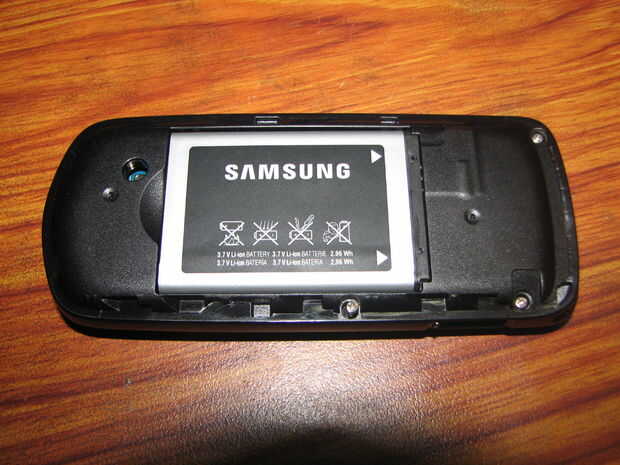

Antes de comenzar a modificar el teléfono, asegúrese de que ha cambiado el menú principal listado en el teléfono para que usted tiene que utilizar el menor número de botones en el teclado. También hacer shure que el teléfono está configurado para "Vibrar una vez", al recibir un SMS.

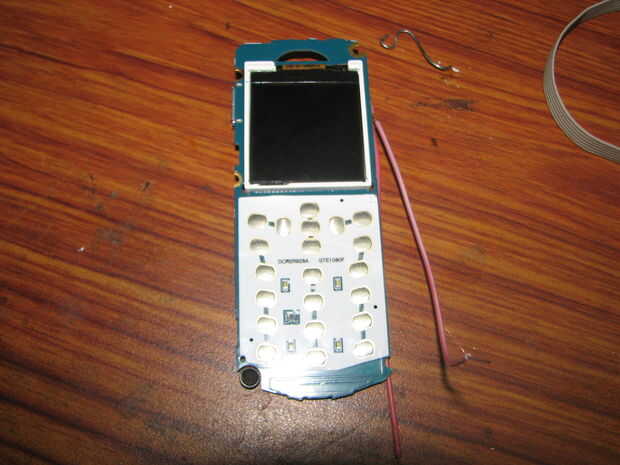

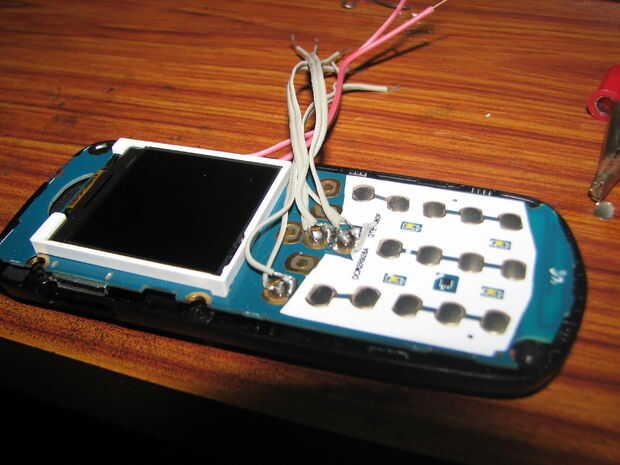

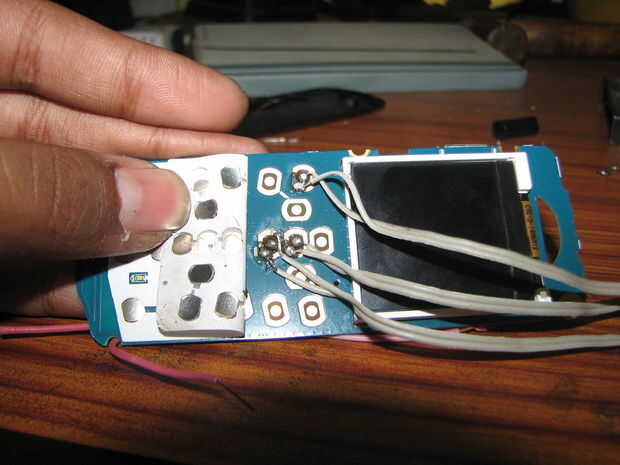

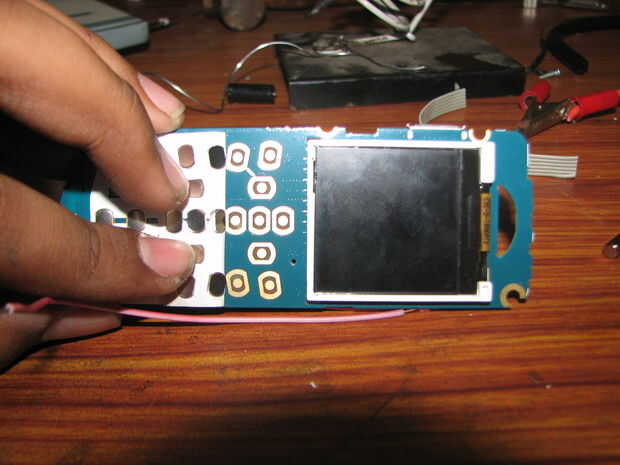

La soldadura en las conexiones de las patillas del relé con el teclado como se muestra y marque claramente (código de colores, etc.) por lo que conectar al Arduino es fácil. He utilizado un cable de cinta que se ve aseada y ordenada.

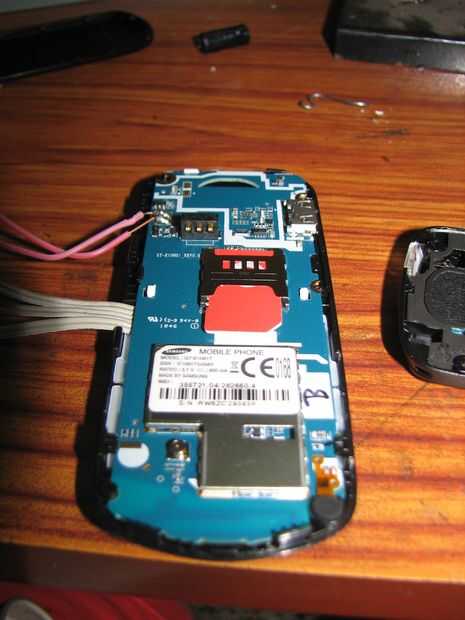

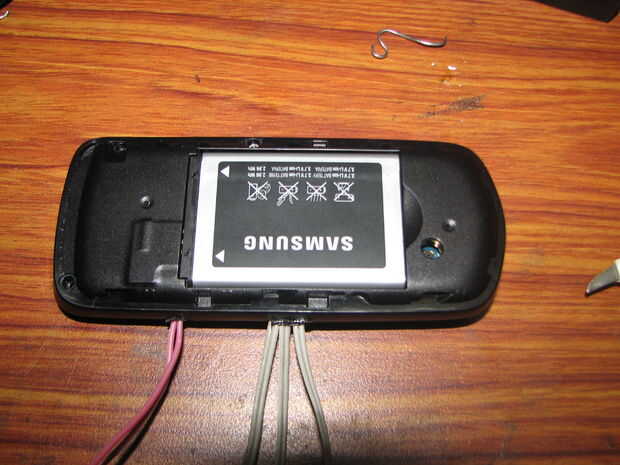

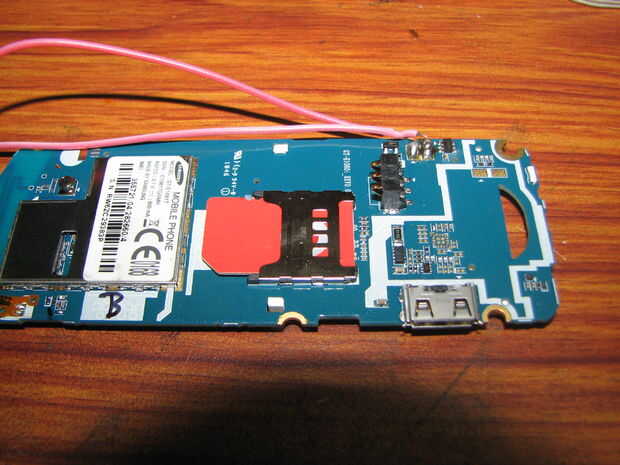

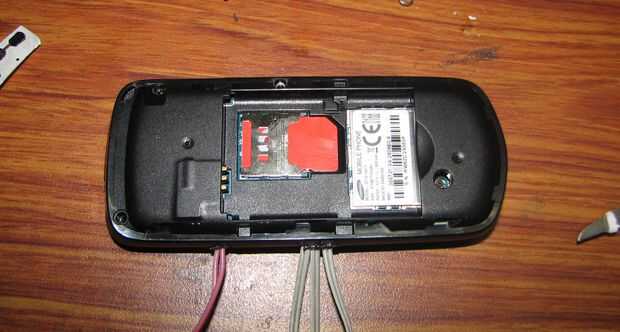

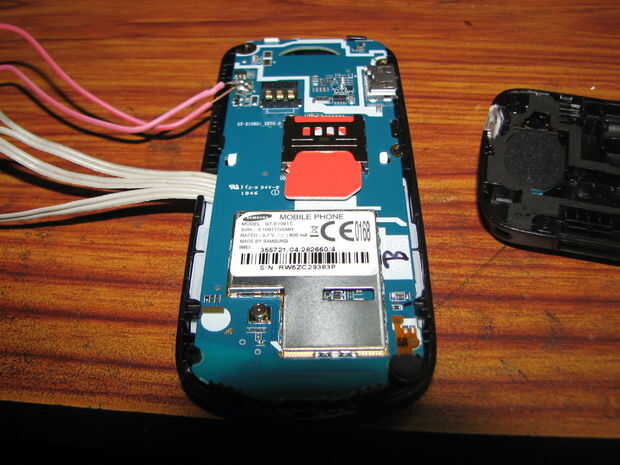

Retire el motor del vibrador y soldar los dos hilos de él en el circuito de LED-LDR y volver a montar el teléfono para completar este paso.

El siguiente video muestra el arranque proceso del teléfono después de la modificación
