Paso 5: Montaje del regulador de la electrónica - parte 2

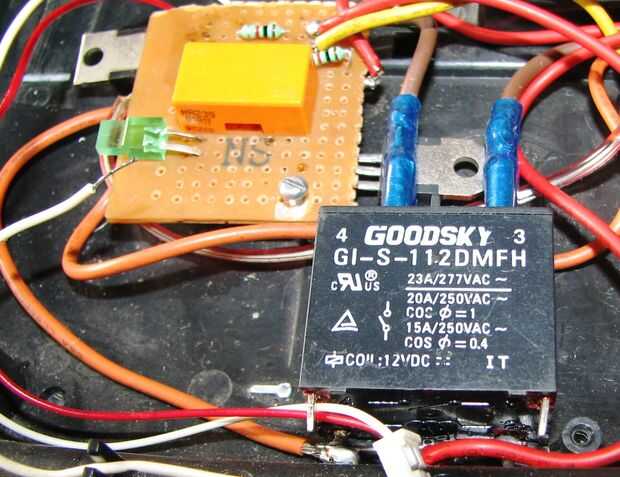

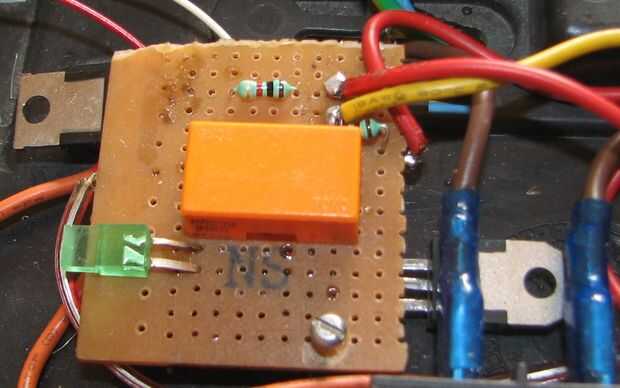

El circuito del relé de control se aborda el control del relé de 240v y la amplificación de los voltios por el altavoz del teléfono GSM. Un TIP122 se utiliza para controlar el relé y y otro TIP31 se utiliza para los altavoces de los teléfonos. También se agrega un indicador para mostrar poder Arduino, adjunto a los 3v pin en el circuito de Arduino.This se realiza en un pedazo de tablero de perf, con los transistores de montaje en superficie.
La punta de 122 es una parte de la habitual Arduino controlador circuito de relé, que se encuentra en el Arduino aprendizaje página de recursos (http://www.arduino.cc/playground/uploads/Learning/relays.pdf ).
El diodo snubbing es un 1N4004 y la resistencia, de un 1K uno. La fuente de alimentación del relé es igual que la fuente de alimentación de Arduino, 9.6v. El relé tiene un voltaje de la bobina de 12v, pero 9.6v hace el truco.

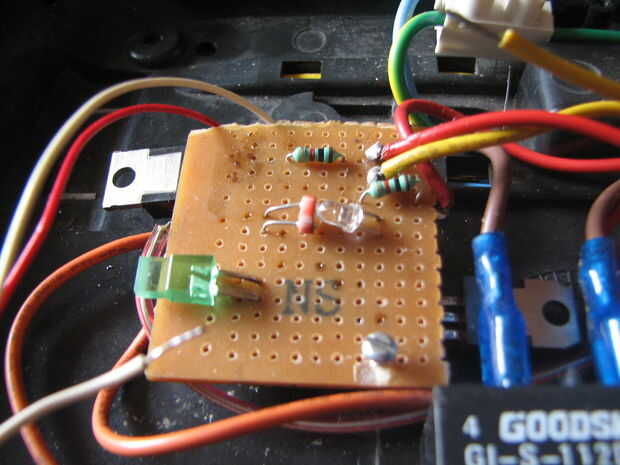

31 punta controla un LED que se enciende cuando se reproduce un sonido a través del altavoz del teléfono. Este LED parpadea en un LDR que está conectado al pin analógico Arduino 0, permitiendo así que el Arduino detectar cuando se recibe un SMS. Se pone una resistencia de pullup en la otra pierna, un extremo conectado a 5v y el otro pin de la resistencia conectada a GND. común (ver cuadro 2) lo mismo se hace para el sensor de detección de estado MCB
Logré encontrar una agradable cubierta de plástico para el combo LED LDR, de otro circuito, algo creo que fue utilizado en circuito de RF comm. La fuente de energía para el TIP31 es el pin de 5v de Arduino.

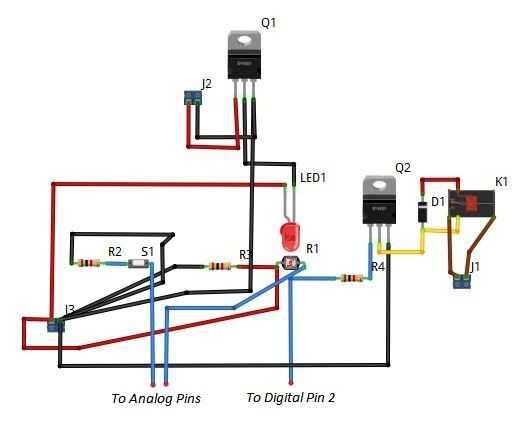

Índice de circuito:
R2, R3 y R4 son resistencias de 1K
Q1 es un transistor TIP 31
Q2 es un transistor TIP 122
K1 es el relé de 30A 240v
J1 es el cable de red directo
J2 es el conector del motor del vibrador del teléfono
J3 es el conector GND y 5v
D1 es un 1N4004 'diodo montó'
S1 es el sensor de detección de estado MCB
