Paso 3: Encendido y pruebas
Doble y triple revise todo el cableado de CA. Esto es importante! Reflexionen sobre su cableado antes de acercarse hasta el interruptor de red.
Preparar el controlador de
El firmware se puede cargar usando el IDE de Arduino. Usted tendrá que agregar a ControLeo2 como una biblioteca. Adafruit lleva un excelente tutorial sobre este y puede encontrarse aquí. Una vez hecho esto, carga el bosquejo de ReflowWizard de archivo > ejemplos > ControLeo2.
Fuera de la caja la ATMEGA32U4 chip en el tablero tiene todo pero el DFU en él. Instalé a los drivers del tirón desde el sitio de Atmel y el aparato funcionado muy bien en el primer camino. Entonces compilé el ReflowWizard desde el IDE de Arduino para obtener un fichero HEX (habilitar detallado a través de sus preferencias de Arduino y cuando usted haga clic en comprobar, lo voy a mostrar la salida de todo construir junto con la ruta del archivo HEX de salida).
Esto lamentablemente no funciona para mí. Es por ello, tuve que instalar el bootloader de Arduino en el ATMEGA32U4. Para ello, que he utilizado el Programador de AVR Pocket de Sparkfun (disponible en una variedad de fabricación local sabores o usted puede construir su propio). Asegúrese de leer a través de su Guía de conexión para entender cómo hacer esto (he instalado manualmente los controladores para el programador. Si ya has instalado previamente el FLIP, entonces Windows lo detectará como como Atmel chip y no trabajan).
El cable del programador se conecta al terminal de 10 pines en la tarjeta controladora. Si el tuyo tiene un conector de 6 pines, usted necesitará crear un pin de 6 a 10-pin convertidor. He creado una causa 10 pines los 6 pines son muy caros en mi parte del mundo. También asegúrese de que el destino selector power está en ON puesto que están impulsado el ATMEGA32U4 del programador sí mismo.
Una vez haya conectado el programador al programador, abrir el IDE de Arduino, seleccione el puerto correcto, seleccionar 'Arduino Leonardo' desde herramientas > tableros y USBTiny desde herramientas > Programador. En el menú Herramientas haga clic en grabar Bootloader. Deben parpadear las luces de RX y TX en el controlador de tablero para un tiempo y usted obtendrá una confirmación positiva una vez el bootloader cargado. Ahora usted necesita abrir el dibujo ReflowWizard desde archivo > ejemplos > ControLeo2 y haga clic en subir.
Si todo salió bien, verás el título y la versión del firmware en la pantalla LCD.
Conectar el controlador a los relés
Ahora que tienes el controlador configurado, conecte el SSRs a los terminales SSR1 SSR4.
Aquí es el mapeo entre los terminales de la SSR en este tablero y la configuración del software para cada uno de los relés (D4 a D7).
- D4 - SSR2
- D5 - SSR4
- D6 - SSR3
- D7 - SSR1
Asegúrese de que los relés de los terminales marcaron ' +' son conectadas a las entradas de 5V de los terminales.
Echa un vistazo a este práctico video para ver cómo se configuran las salidas individuales. En mi caso, he configurado D4 para el control de los elementos principales y D7 los elementos de fondo. D5 y D6 están sin usar.
Encender
Usé el USB para alimentar el controlador de todo pero se puede alimentar utilizando un adaptador de DC separado demasiado. Muchas guías de instalación una fuente 5V derecha dentro del recinto del horno tales que hay una línea de CA, la alimentación. Mina simplemente no tenía el espacio interior.
El controlador entra en un modo de aprendizaje y tras unos 5-6 ciclos, el controlador tendrá auto configurado todos los ajustes. Si su horno está calentando demasiado lento o demasiado rápido, el regulador salida el mensaje y cancelar. Todavía no cambiar ningún ajuste. Deje que el horno frío a unos 45 grados C y reiniciar el proceso de reflujo. El controlador se mantenga ajustar los ciclos de trabajo de relevo hasta que se adapta el proceso estándar de reflujo al horno correctamente. Una vez hecho esto, podrá salir del modo de aprendizaje. Si cambia alguna configuración, podrá volver a entrar en el modo de aprendizaje y empezar desde el principio otra vez.

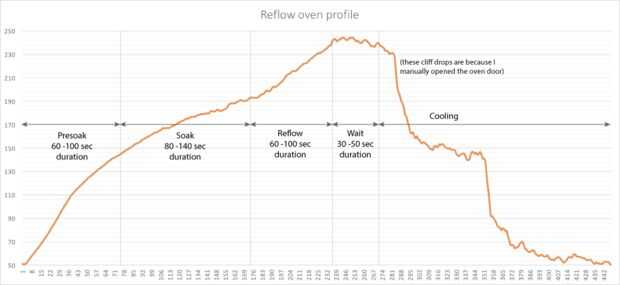

Otra gran cosa es que puede encender el controlador de la Micro USB conectado al ordenador. Esto también le permitirá controlar las salidas de la temperatura cada segundo del proceso de reflujo. El gráfico que se muestra aquí es el proceso estable después de 5 ciclos de aprendizaje.
Ahí lo tienen! Un lleno fledged controlador de reflujo que funciona genial!
Posibles futuras adiciones
Una junta correctamente etiquetado, servo del relé y zumbador con un chip integrado (quizás el ULN2003A), además de los circuitos de protección cuando la alimentación de un adaptador de DC en lugar de USB, una pantalla OLED LCD más grande que muestra la fase, temperatura y flujo del gráfico en tiempo real.
