SMD Holder

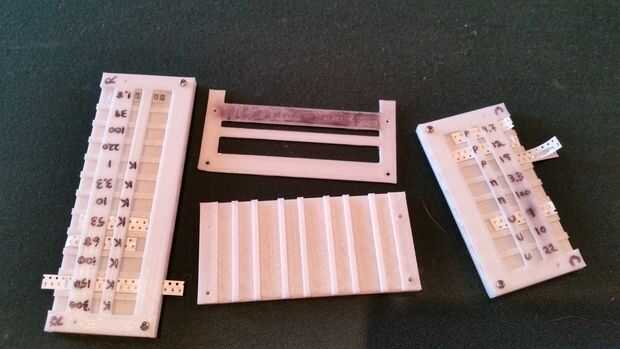

Electrónica SMD puede ser difícil de mantener organizada y fácil de administrar pequeñas cantidades de muchas partes diferentes. Este proyecto se pretende solucionarlo haciendo una bandeja de bajo costo y montaje para cualquier número y combinación de bobinas SMD. Usted no necesita completa de carretes o un tamaño determinado para las partes tampoco!

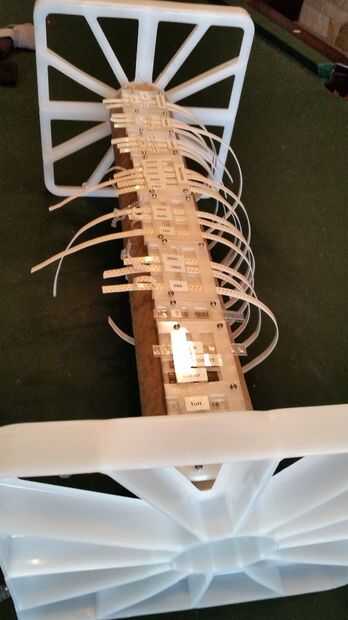

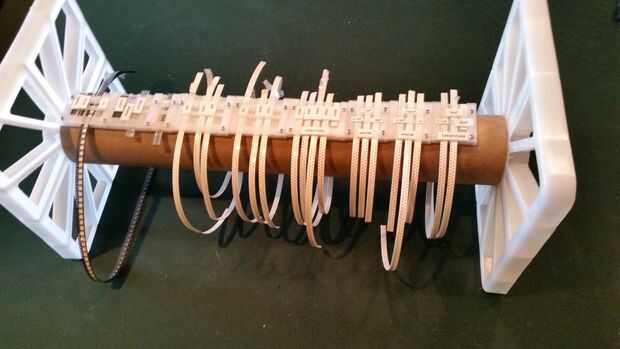

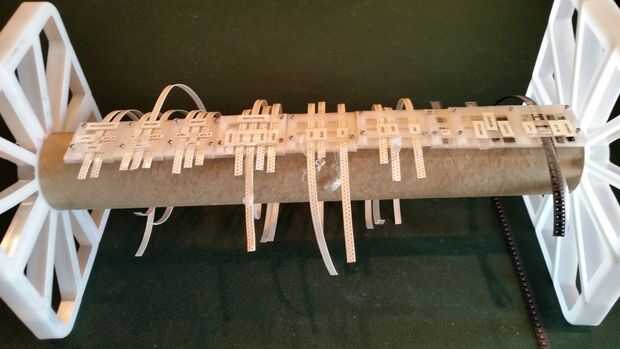

Las partes utilizadas eran un tubo de cartón (encontrado en la basura) con tapones (puede ser impreso también) un puñado de 6 tornillos (3/4" largo o algo así) y acceso a la impresión 3D. Deberá hacer clic sobre las fotos para ver los extremos del tubo de soporte.

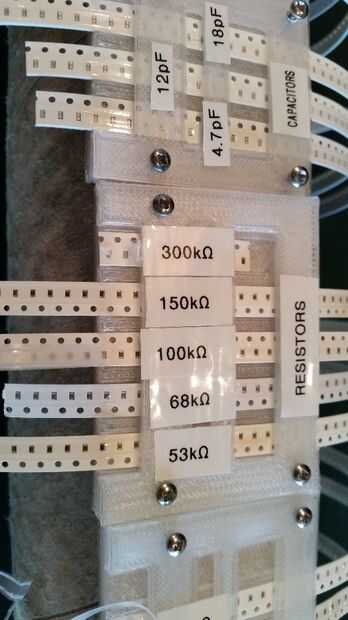

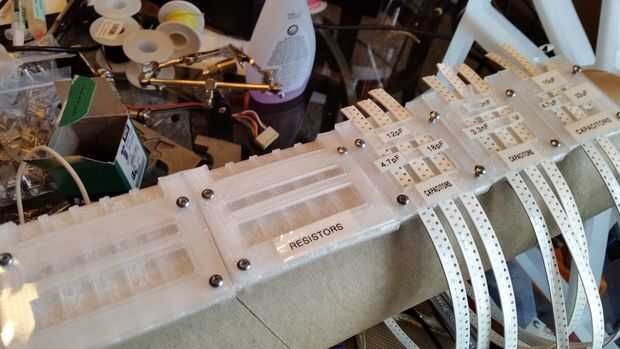

Además puede agregar etiquetas con un sharpie o etiqueta del fabricante para no perder pista de piezas son qué en qué canal.

Espero que esto sea útil! Un uso muy particular pero muy útil.
