Pin de soldadura integrada smd ics como qfn de la mano

qué es incorporado pin IC (mi término)

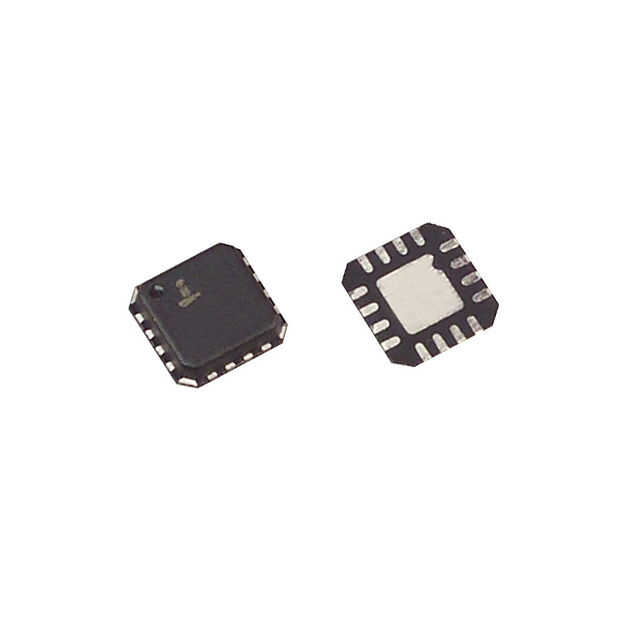

Paquetes de circuitos integrados SMD como QFN, DFN tienen pines incrustados en el cuerpo plástico.
Así como colocar el IC en la Junta de soldadura parece difícil.
¿por qué? porque u no alinee el ic pin por pin fácilmente como pins se esconden debajo.

, resultará un desalineamiento leve grado 10 en puente de soldadura.

Los pasos elaboran el truco perfectamente alinear la viruta y soldadura de la mano.

Leer el siguiente enlace antes de hacer esto...
Mi instructible está inspirado en: /

Etiquetas: Mano de smd que suelda, Suelda qfn
