Smart router con WiFi conexión visualización (3 / 6 paso)

Paso 3: Los módulos se conectan

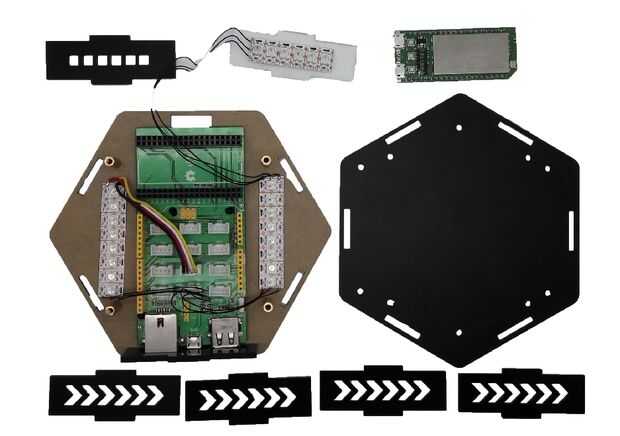

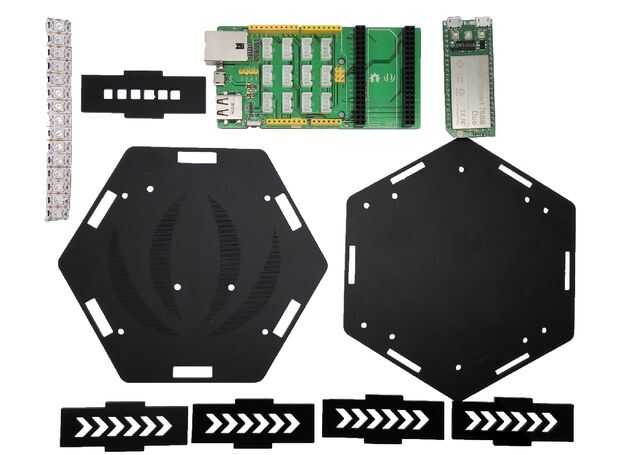

Preparar la hoja de acrílico de corte y los módulos del circuito como se muestra en la imagen aquí.

El conjunto de conexión y caja de hardware es bastante simple.

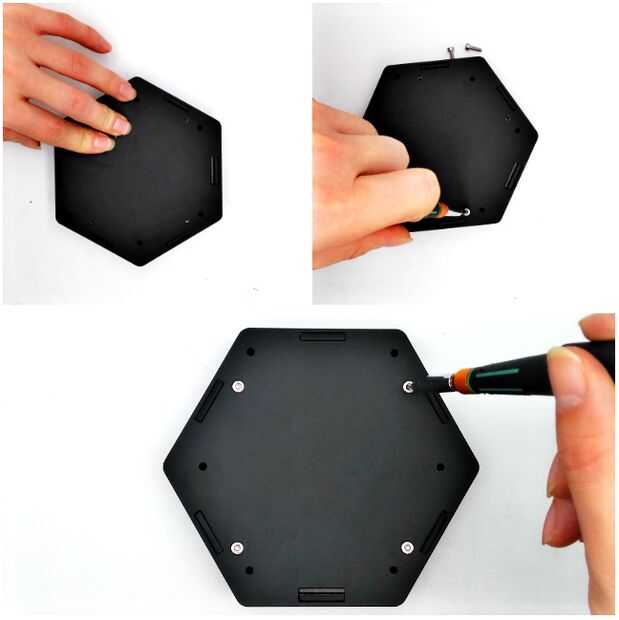

En primer lugar permite fijar el Arduino Breakout para el tablero de LinkIt Smart 7688 Duo para el tablero de acrílico con tornillos y tuercas. La tira de Led de Grove está conectada al puerto D6 en el tablero de arranque.

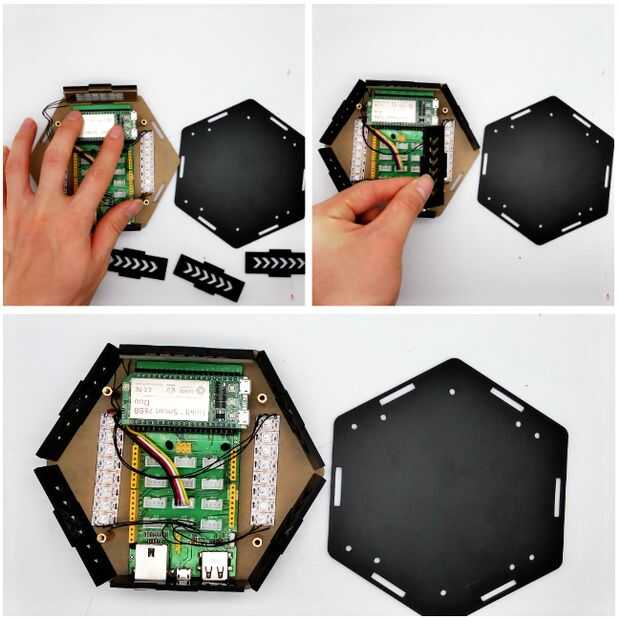

Luego, introduzca el tablero de LinkIt Smart 7688 Duo a la placa Arduino Breakout, complete el montaje de la caja del router como se indica en los cuadros siguientes.
