Smart Home (model) (1 / 6 paso)

Paso 1: Componentes electrónicos

Para asegurar todas las funciones están operativas y funcionando correctamente, debemos de seleccionar los elementos electrónicos correspondientes. Cuando se hace, también determinará la escala de un modelo de casa.

He seleccionado la siguiente componentes electrónicos:

  • 2 x Peltier calentadores de calefacción y refrigeración
  • Ventilador de caja 12V ATX de PC para circulación de aire
  • 5 x estándar blanco 5mm LED diodos para entrada principal y la iluminación de interiores
  • Módulo de sensor de movimiento IR de detección de movimiento,
  • par rojo y verde de pulsador y un LED de alarma, armar, desarmar un funciones de visualización de estado,
  • sirena de 110dB para sonido de la alarma
  • Zumbador piezo para sonido comentarios
  • 2 x microservo 9 g motores para abrir y cerrar la puerta y una ventana,
  • 16 x 2 pantalla de LCD para información de estado.

Tenemos elementos que necesitan alimentación de 5V o 12V de la fuente. Antes de seleccionar los, asegúrese de hacer su tarea calcular todas las corrientes necesarias, especialmente para los Peltiers.

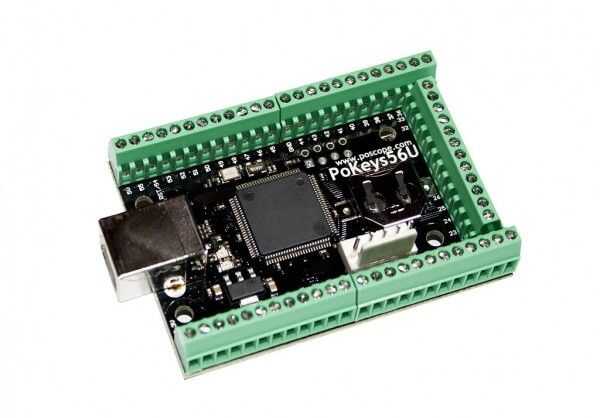

Para hacer este conjunto de electrónica inteligente, necesitamos algún tipo de un controlador. Decidí ir con PoKeys, viniendo PoLabs, asequible, tiene un montón de conexiones y funciones, y es fácil de usar. No necesitas tener conocimientos de programación. Usted simplemente colocar y conectar los bloques, descargar un diagrama en el dispositivo y listo.

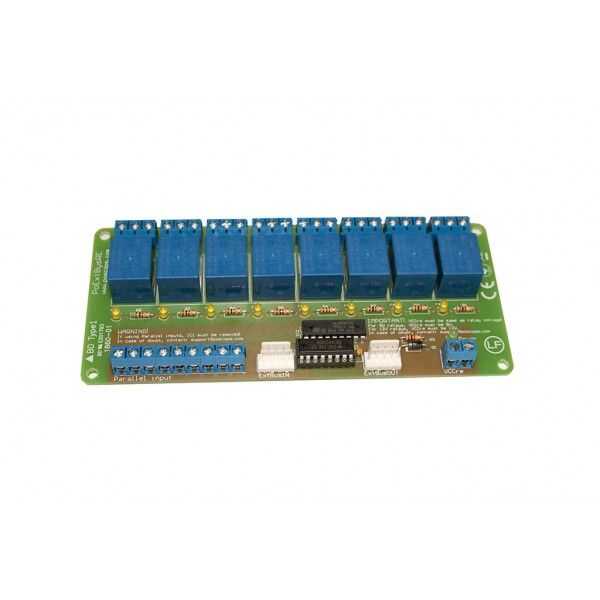

Ya que los pines pueden proporcionar sólo una cantidad limitada de corriente, decidí usar la tarjeta de expansión de 8 canales relé PoLabs PoExtBusRE más hambrientos de poder. Junta de colector abierto de PoKeys también existe, pero las actuales demandas Peltier solo pueden superar sus limitaciones.

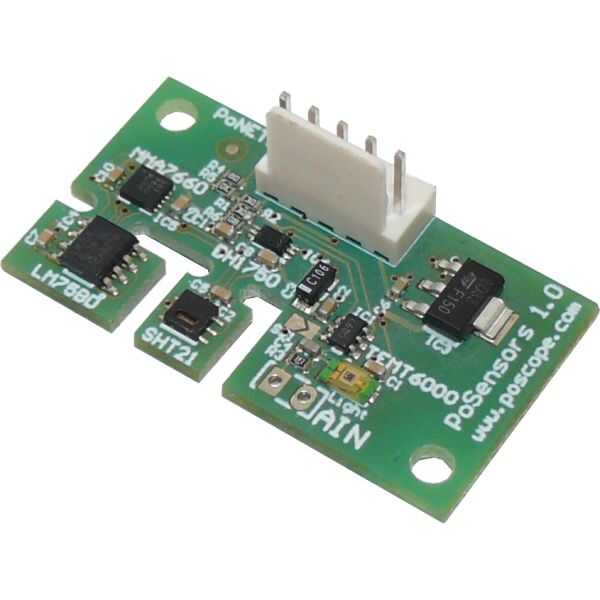

Para las mediciones de luz, temperatura y humedad, opté por usar tablero de PoSensors de PoLabs. Conecté los tableros de extensión relé y sensor utilizando el cable plano con conector de 5 pines.

Controlador de poKeys, PoExtBusRE relé extensión tablero y tablero de PoSensors están disponibles en www.poscope.com.

Para calentar el lugar, elegí el calentador Peltier. Hasta que un amigo mío me dijo que es un elemento básico de una nevera casera, incluso no realizar que tal cosa existía en electrónica. Básicamente, se trata de una Unión de dos metales diferentes. Cuando se conecta a la fuente de alimentación, crean una diferencia de temperatura entre los dos metales. Un lado del calentador Peltier se calienta, mientras que el otro se obtiene frío. Lo mejor es que se puede conectar con la polaridad opuesta. En ese caso, también cambia la dirección de transferencia de calor. Por lo tanto, con un circuito de relé apropiado para cambiar la polaridad cuando sea necesario y un sensor de temperatura, pude crear un controlador de temperatura autónoma.

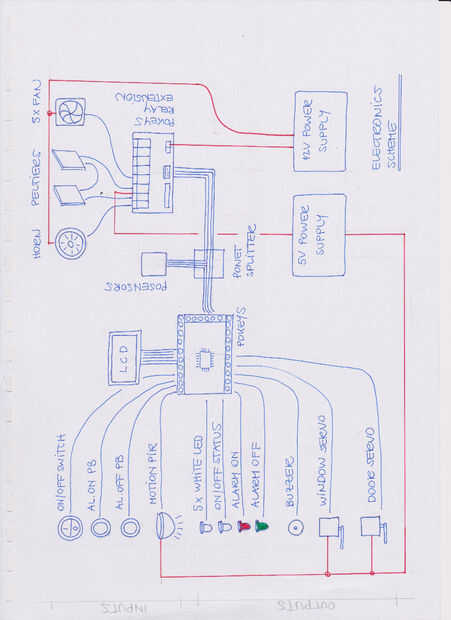

Si necesita ayuda para conectar cada elemento correctamente, consulte las instrucciones en el manual de usuario de PoKeys.

Cuando se realiza una prueba de escritorio y asegúrese que todo funciona, es hora de ponerlo en un recinto en forma de una casa real. Pensé que debo poner las fuentes de alimentación, placa de relé y un cuerno en la pared posterior de la casa modelo. Así que el espacio que serían tomar esos elementos, dicta el tamaño de la placa, que debe ser proportinal con otras paredes de la casa y un techo.
