Smart alarm: con sensores de Arduino y velostat (5 / 7 paso)

Paso 5: Montaje de las tiras de LED

Una vez que el velostat es a la estera, es hora de configurar las tiras de LED.

Se utilizaron 3 luces del LED por cada metro cuadrado que crearon un total de 18 LEDs.

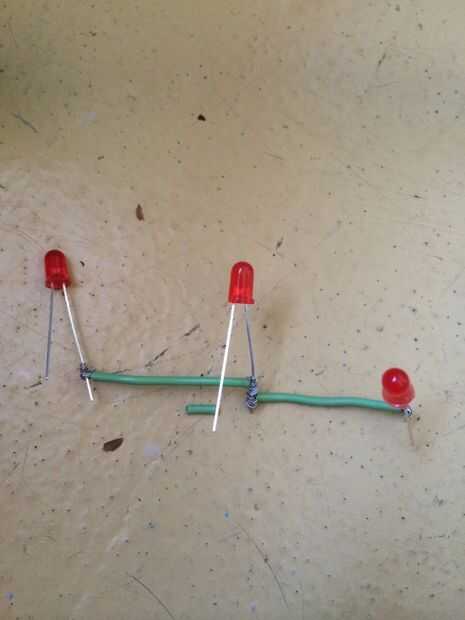

1. tomar 3 luces del LED y encontrar el poder y los extremos de la tierra (el extremo más largo perno es corriente (+)). Cortar aproximadamente 1" espesor de alambre a cada uno de los extremos de poder conectarse entre sí.

r. usted tendrá que tira de los extremos de cada trozo de alambre y de abrigo / soldar al LED.

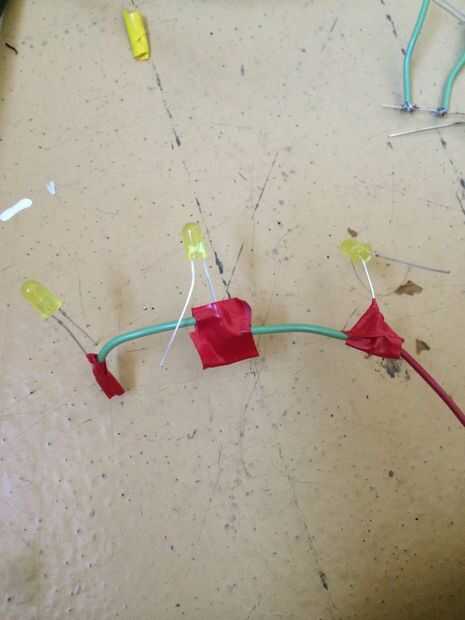

2. una vez haya conectado cada uno de los extremos de energía uno al otro, hacer lo mismo con los extremos de la tierra (-). También utilizamos la cinta amarilla para mostrar que los extremos eran tierra y la burocracia para representar el extremo de alimentación, así, nosotros sabemos donde conectar cada uno de los pines de Arduino.

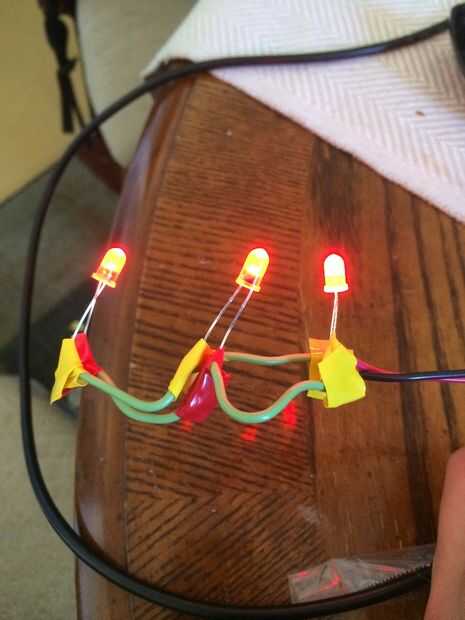

3. una vez conectado el LED 3 se enciende, puede tomar el cable largo de 3' y conectar uno a la potencia y otro para el extremo de la tierra de las luces LED.

4. después de que los cables se han conectado a los LED, usted puede conectar al Arudino conexión de los cables.

Nota: Asegúrese de etiquetar correctamente o recordar que de sus pines es poder y que es la tierra, de lo contrario, el LED no se enciende.

5. use la cinta métrica y el cuchillo del exacto hacer 3 agujeros pequeños centrados sobre el velostat. Empuje el LED luces lanzaron estos pequeños agujeros y dejan los cables que salen por la parte trasera / debajo de la espuma.

6. ahora Conecte cada uno de los pines de alimentación en un pin específico sobre Arduino y cada uno de los terrenos en el estado de tierra.

Nota: también utilizamos la cinta eléctrica para organizar cada uno de nuestros cables de tira de LED. Ponemos pequeños trozos de cinta que conecta la energía y el suelo cables de modo que sabíamos donde iba cada cable a.
