Smart alarm: con sensores de Arduino y velostat (4 / 7 paso)

Paso 4: Montaje de la Velostat

1. una vez que la alarma básica de trabajo, puede continuar creando el mat. Simplemente utilizamos un pedazo grueso de 2 pulgadas de la estera de la espuma.

2 a partir de ahí, decidimos que queríamos 6 sensores diferentes con el fin de maximizar la cantidad de poses / secuencias que podríamos hacer. Medimos la estera de la espuma para ser 8' por 2' y cortar nuestro velostat en 9" por 5" cuadrados.

3. luego tomamos el hilo conductor y pegadas a la parte posterior de la velostat en forma de U para que cubría una gran parte de la Plaza. Hemos grabado el hilo conductor en la parte posterior de la velostat utilizando la cinta eléctrica, situado a un lado

Nota: (cinta conductora o cobre funcionar así, justo como es conductor. Cortar el velostat en el tamaños de cuadrados que desee.

4. ahora, cortamos el rollo de alambre en 18 diferentes piezas con el cortador de alambre. (12 de ellas se utilizará para conectar el LED se enciende en el tablero de Arudino, los otros 6 se utilizará para conectar el hilo conductor).

5. tira de ambos extremos de todos los cables para que puede ser conectado al hilo conductor LED de y a los cables de Arudino.

6. ahora, toma 6 de los cables pelados y un extremo con el hilo conductor y el otro extremo al Arudino conexión de los cables de la soldadura.

Nota: si nunca han soldado o si necesita más instrucciones, por favor tiene alguien enseñarle técnicas apropiadas o ver más inscrutables antes solo.

7. una vez que esté montado el velostat, usamos el cuchillo del Exacto y la cinta métrica exactamente cortar azadas a través de la espuma, justo en el centro debajo de cada cuadrado de velostat. Se trata de tirar el hilo de la velostat a la parte trasera de la espuma para que todos los cables están ocultos.

8. ahora Conecte cada uno de los pines de tierra en el Arudino y cada uno de los pernos de la energía en Estados de pines así.

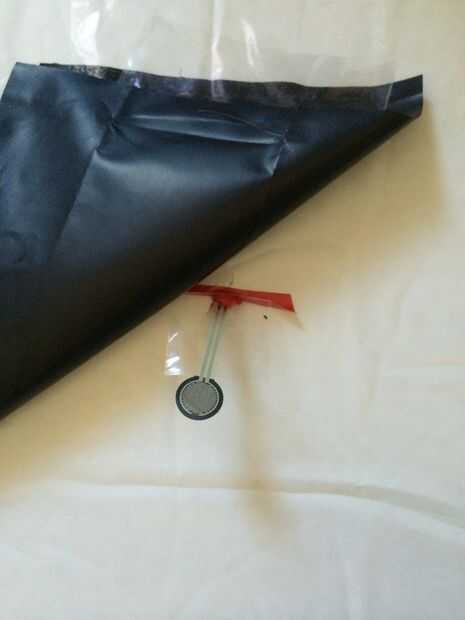

Nota: en la imagen de arriba, que probamos en un sensor de presión normal de FDM.
