Paso 1: Diagrama de bloques del proyecto:
Este proyecto tiene dos secciones:
- Sección de receptor
- Sección de transmisor
Sección de transmisor y receptor de este proyecto esquemas de conexiones disponibles en el siguiente paso. ahora nos deja ver la función de cada bloque en el diagrama de bloques.

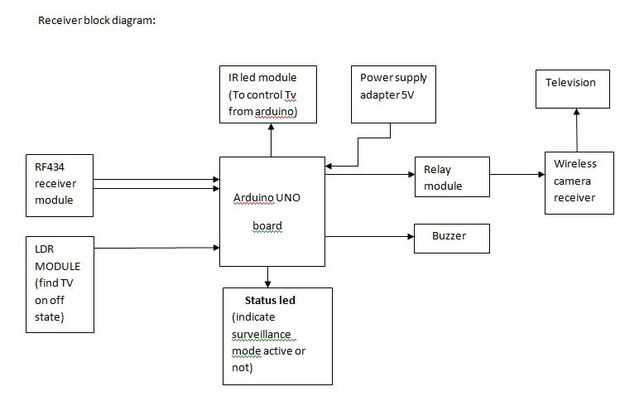

SECCIÓN DEL RECEPTOR:
El corazón de la sección de receptor es placa de Arduino uno. El arduino controlar otros módulos en el receptor en sección:
- Unidad de control remoto IR
- módulo de relé
- Estado led
- Módulo de receptor RF434
- Módulo LDR
- zumbador
- receptor inalámbrico de la cámara.
- La unidad de control remota IR se utiliza para controlar el televisor mediante el control de Arduino.This de TV se realiza mediante el uso de programación de arduino. IR led debe apuntando hacia el receptor de ir de TV que significa donde te señala tu Tv control remoto para TV de control.
El módulo de relé se utiliza encendido o apagado el receptor inalámbrico.
El estado del led se utiliza para indicar el modo de vigilancia está encendido o apagado.
Si modo de vigilancia está encendido el led rojo se iluminará. Esto significa que la puerta está cerrada. datos del sensor de la puerta envía al receptor del transmisor con la transferencia de datos inalámbrica.
Si el modo de vigilancia está apagado se iluminará de azul led. Eso significa abrir la puerta. datos del sensor de la puerta envía al receptor del transmisor con la transferencia de datos inalámbrica.
El módulo de receptor RF434 se utiliza para recibir los datos desde el módulo de transmisor RF434 en sección de transmisor de este proyecto.
El módulo de la LDR en la sección de receptor se utiliza para detectar si el TV está encendido o apagado por arduino.
El zumbador se utiliza para producir el sonido cuando algunos en botón llamadas fuera. Cuando alguien presiona el botón llamado fuera de vigilancia modo entonces el arduino suena el zumbador durante unos segundos.
El módulo de receptor sin hilos de la cámara se utiliza para recibir la señal inalámbrica de la cámara en la sección de transmisor de este proyecto. es alimentado por adaptador de 9v. suministro de adoptante que a través del módulo de relé receptor de la cámara. y salida de receptor de la cámara está conectada con puerto AV3 de la TV usando el cable AV. La conexión de dth TV para ver canales de TV está conectada en el puerto AV2 de la TV. (Si su TV tiene solamente dos puertos AV que es como AV1 y AV2, luego conectan la TV DTH configuración conexión a receptor AV1 y cámara sin hilos al AV2 del canal Puerto del televisor )

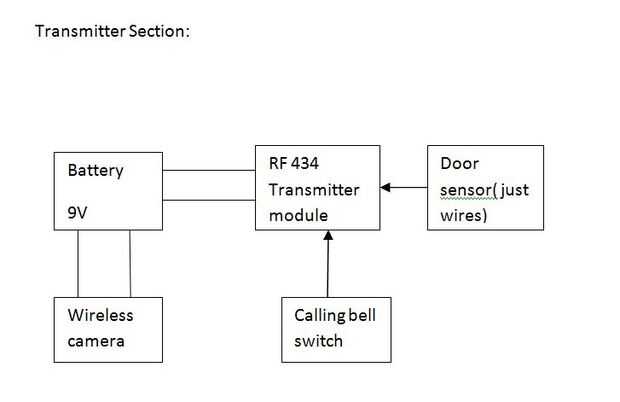

SECCIÓN DE TRANSMISOR:
La sección de transmisión no tiene cualquier microcontrolador. Tiene sección de abajo:
- batería
- RF434 transmisor
- cámara inalámbrica
- sensor de puerta
La batería se utiliza para alimentar la cámara inalámbrica y RF434 módulo de transmisor. podemos utilizar batería de 9v para alimentar ambos. o usar el adaptador de alimentación de 9v para alimentar ambos componentes.
Módulo de transmisor RF434 se utiliza para transmitir al receptor los datos como estado del sensor de la puerta y llamando estado de campana. y cómo conectar sensor de la puerta y llamando al interruptor de la campana al diagrama del circuito del módulo del transmisor de RF434 dada en los siguientes pasos.

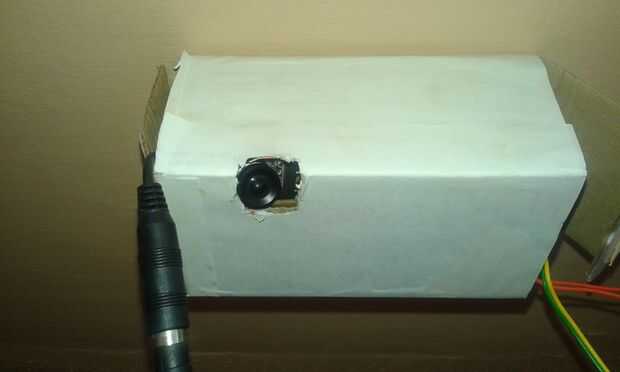

cámara sin hilos se utiliza para capturar el video en vivo de la puerta exterior y transmitir al receptor de la cámara en el lado de la puerta.
Sensores de puerta son dos cables para indicar que si la puerta está cerrada o abierta.
