Sistema de riego controlado por frambuesa Pi (7 / 12 paso)

Paso 7: Conecte los cables de la válvula de solenoide

  • Cortar dos tramos de alambre trenzado de conexión de calibre 20 (la longitud depende cuánto necesitará ejecutar los cables en tu casa).
  • Perfore pequeños agujeros en los lados de la caja de plástico y los cables a través del hilo de rosca.

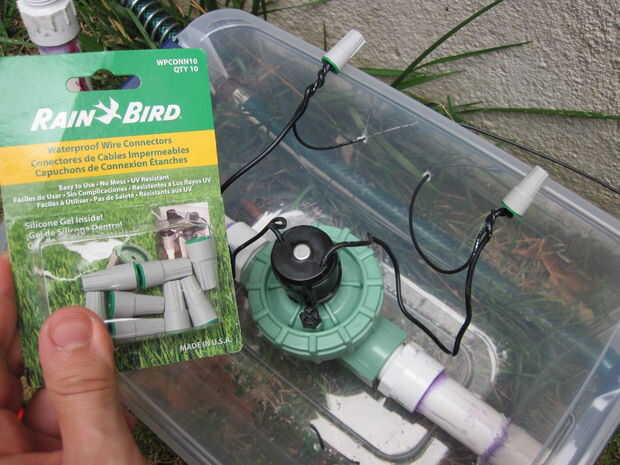

  • Conéctelos a los cables de la válvula de solenoide con conectores a prueba de agua.

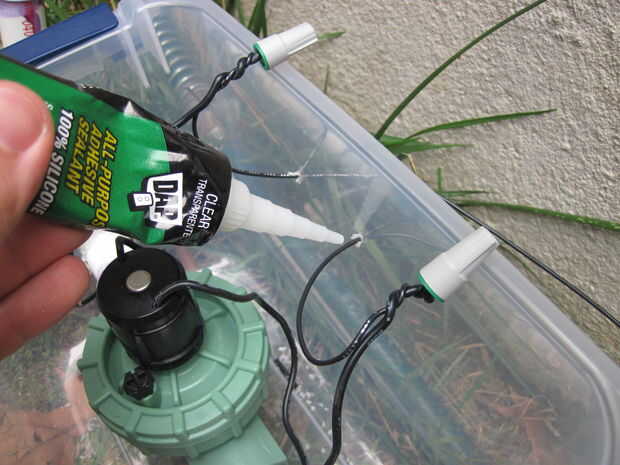

  • Utilizar silicona para sellar alrededor de los orificios.

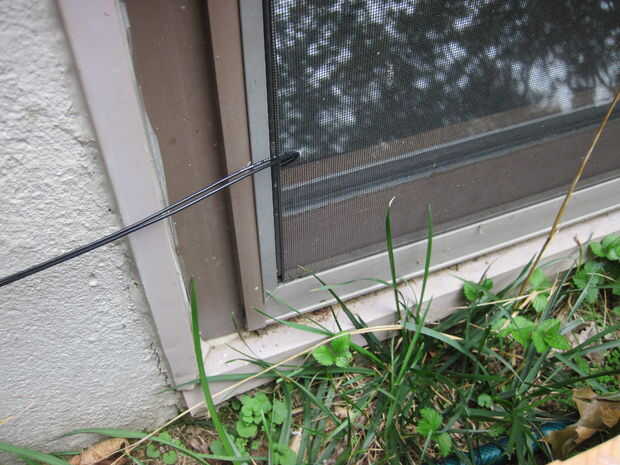

  • Ejecutar los cables en su casa a donde usted planea tener el Raspberry Pi configurar. Me penetra un agujero minúsculo en una pantalla y había colocada en una ventana. Se conecte estos cables a tu circuito en el siguiente paso.
