Paso 1: materiales
Tengo la mayoría de las piezas para este proyecto en SparkFun, Jameco y de Lowe. Haré mi mejor esfuerzo para vincular las piezas exactas que utiliza, pero usted puede hacer sustituciones razonables y todavía debería funcionar (por ejemplo, podría utilizar un diverso modelo frambuesa Pi, o usted podría hacer todo con tubo de PVC de 1" en vez de 3/4", siempre y cuando usted consigue todos los adaptadores de los derecha). Nota que la cantidad exacta de las tuberías y los tipos de adaptadores que necesita dependerá de cosas como el tamaño de su jardín y si también quieres tener un regular manguera conectada, por lo que tendrá que tomar algunas medidas y planificar su diseño antes de hacer un viaje a la ferretería (ver siguiente paso).
Actualización: gracias a muchas personas en Reddit, Hackadayy en los comentarios aquí para información sobre la electrónica y la fontanería. El punto más grande parece ser que mi circuito original faltaba un diodo flyback a través de la bobina del relé, así que he actualizado las instrucciones para incluir eso. He recibido otros comentarios sobre incluyendo un resistor limitador de corriente en el pin GPIO del RPi, un resistor de pull-down en la puerta MOSFET, un RC snubber en paralelo con la válvula de solenoide y a usar tubería de polietileno en lugar de PVC, pero voy a dejar los cambios para arriba para el individuo. Si tienes preguntas o asesoría en cualquiera de esos puntos, por favor deje un comentario.

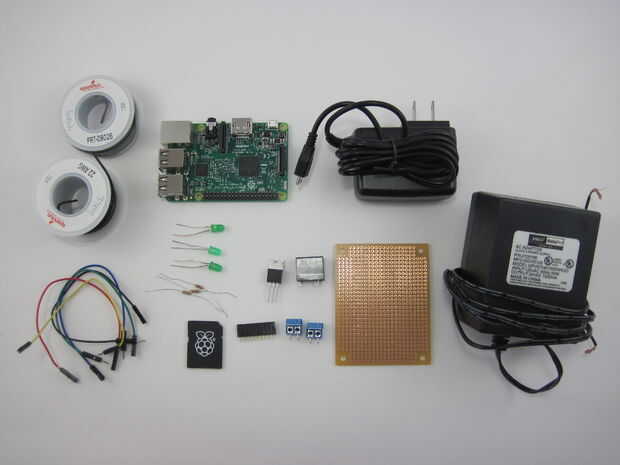

Electrónica
- Raspberry Pi 3. Utiliza porque tiene WiFi incorporado, pero usted podría hacer esto con un modelo anterior.
- 5.25V, 2.4A fuente de alimentación micro-USB. Recomendado para los RPi3, los modelos más antiguos no requieren mucho actual.
- Tarjeta micro SD con adaptador. 8GB recomendado, versiones más recientes de Raspbian Jessie no parecen encajar en las tarjetas de 4GB (a menos que usted planea instalar la versión lite y sólo ejecutar sin cabeza).
- Relé. Debatí con un relé de estado sólido AC, pero este relé mecánico es valorada para las operaciones de 100.000 en la carga eléctrica máxima - estamos muy por debajo de ese límite, si sólo estás regando un par de veces al día.
- MOSFET de canal N. Necesaria porque pins GPIO de la RPi no pueden conducir directamente la bobina del relé.
- terminales de tornillo de 2 pines (2)
- Protoboard o breadboard de su elección
- LED verde (3), utiliza como indicadores de estado
- Diodo rectificador
- Los cables de puente macho/hembra, para conectar a los pines GPIO de Raspberry Pi
- Cable de conexión sólida de 22 AWG, para hacer las conexiones en el protoboard
- Pasadores hembra encabezado
- resistencia de 220 ohm (3)
- Cable de conexión trenzado AWG 20, para conectar la válvula solenoide (tenga en cuenta que usted puede necesita más grueso alambre si es necesario correr muy lejos, los cables consulte un gráfico como este para determinar lo que necesita)
- 24 VAC 1500mA adaptador de pared AC a AC. Importante: Asegúrese de que la calificación de este adaptador coincide con los requisitos de la válvula de solenoide que compra! (algunas válvulas son DC)
- Opcional: monitor para Raspberry Pi. Encontré a un monitor útil para instalación y depuración, pero una vez que trabaja debe ser capaz de ejecutar el IPC sin cabeza (sin monitor). Vea las instrucciones para conectar el IPC remota vía VNC o SSH si no tienes un monitor.
- Cuadro de proyecto (pequeña caja de cartón o envase de plástico)

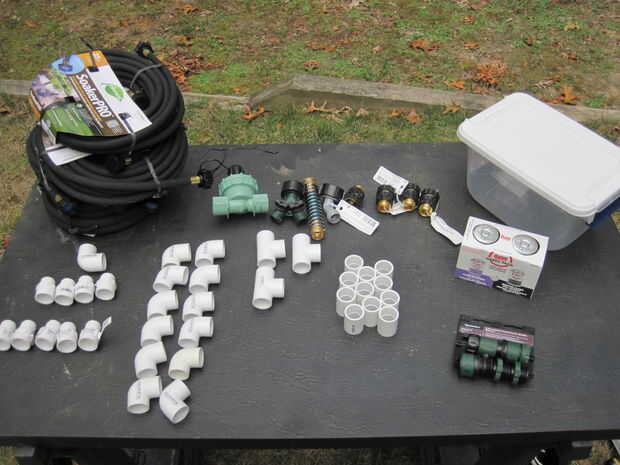

Plomería (Nota: NPT = Rosca de tubería nacional, MHT/FHT = Manguera del hilo de rosca macho/hembra)
- 3/4", válvula de riego de 24 VCA (1)
- Grifo de manguera Y adaptador (sólo es necesario si quieres conectar manguera regular)
- Conectores rápidos de mangueras (1 para el grifo más 1 por cada manguera de remojo)
- Conector de llave de resorte en espiral (1)
- MHT a 3/4" adaptador de resbalón (1 para el grifo más 1 por cada manguera de remojo)

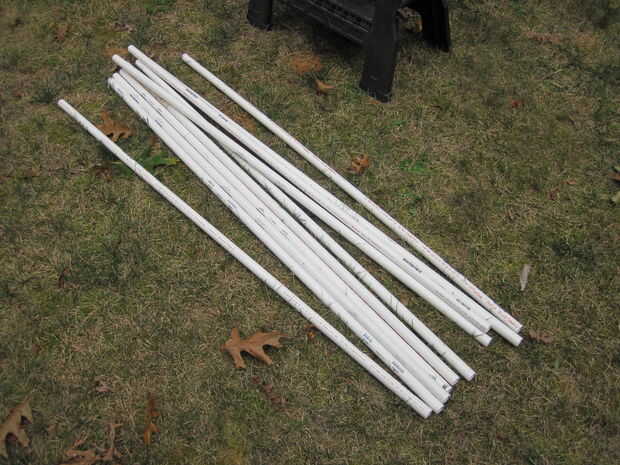

- Tubo de PVC de 3/4" (la cantidad depende del tamaño de su jardín)
- 3/4" PVC antideslizante 90 ° codos (mínimo de 4, más dependiendo del diseño de su jardín)
- Antideslizante de PVC de 3/4" conectores en T (se requiere dividir la pipa si tienes múltiples mangueras de remojo)
- 3/4" PVC slip los acoplamientos (depende el tamaño de su jardín, si 10' tubo las secciones no son lo suficientemente largos)
- Válvula de bola 3/4" PVC antideslizante (1)
- Antideslizante de PVC de 3/4" válvula de retención (1)
- Unión de antideslizante de PVC de 3/4" (1)
- 3/4" NPT adaptador antideslizante de PVC (4)
- Mangueras del madurador (cantidad y tamaño dependen de tamaño de su jardín)
- Imprimador y cemento de PVC
- Sellador de silicona
- Tuercas para alambre impermeable
- Caja impermeable del proyecto lo suficientemente grande como para la válvula solenoide (utilicé un pequeño recipiente de plástico)
Herramientas
- Sierra para metales o ingletes Sierra para cortar tubo de PVC
- Pala, azadón o pala excavación etc. a cavar trincheras para tuberías
- Peladores de alambre
- Soldadura de hierro
