Mi objetivo era crear una batería operado por goteo, que fácilmente podría ser instalado en cualquier lugar en el jardín.
Una vez al día, para un número de preajuste de minutos, las aguas de la unidad las plantas a través de 9V un poco funcionan la bomba que está sumergida en un litro 20 cubo.

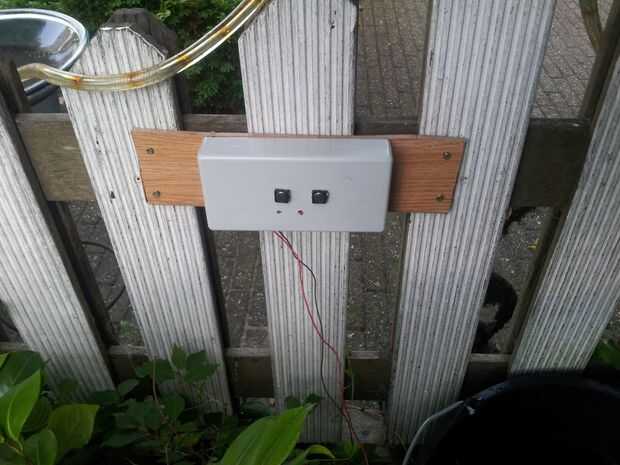

Ver la imagen de arriba el resultado: la unidad se atornillan en una pequeña placa de madera y conectada a la cerca del jardín. El cubo está situado junto a él, y dos cables poco plomo hacia la bomba sumergida. La bomba entonces suministrará el agua a una manguera pequeña con algunos jefes de gotero.
Extremadamente bajo consumo de energía
Encontré un enlace a un sitio que describe cómo utilizar el chip de Atmel que está presente en un Arduino Uno de manera independiente, con una biblioteca que permite el consumo de energía extremadamente bajo. Esto ayudó a realizar un diseño que es extremadamente bajo en consumo de energía. Las baterías durarán algunos años.
Requisitos
- La unidad debe ser simple de operar, tan simple como sea posible.
- Debe ser portátil y autónomo
- Para permitir la fácil instalación en cualquier lugar en el jardín o balcón, debe ser independiente del sistema casero de agua y cañerías de la electricidad. Por lo tanto, debe ser con pilas con muy bajo consumo de energía, con el fin de tener una vida de batería de varios años, preferiblemente. Debe recuperar el agua de un cubo o un estanque.
- Debe ser relativamente estanco, por lo que se puede instalar en cualquier lugar fuera de donde llueve de vez en cuando.
Establecer el número de minutos
El led de la izquierda parpadea amarillo parpadea cada 15 segundos. Luego destellará rápidamente un número de veces que indica el número de minutos la bomba estará activa. Por ejemplo: dos destellos indican que el valor actual para el durance de riego es de 2 minutos. Los dos botones le permiten aumentar o disminuir el número de minutos para irrigar y espere el flash mientras presiona el botón.
La unidad de prueba y ajuste del tiempo de riego
Presionando ambos botones y esperando el momento del flash restablecerá el tiempo de riego a la hora actual y compruebe el motor para el número de minutos que se han definido. Eso es todo!
NB. En caso de que usted pregunta por qué sería necesario esperar el parpadeo del tiempo cuando se presiona el botón o botones: la razón de esto es que la unidad realmente en sueño profundo y el monitoreo no nada entre los destellos. Sin embargo es posible remediar esto mediante el uso de una interrupción. Por simplicidad no han estado utilizando esta opción en el diseño actual, pero no dude en adaptar este supuesto ;)
Nota. ¿Mantiene goteo goteo? Este es un problema común para los sistemas de goteo que no están vinculados a un grifo automático. Porque la bomba no es realmente que potente, sólo puede haber tanta presión en el sistema, y los cabezales de goteo deben abrirse un poco. Como resultado el agua puede mantener goteo incluso cuando la bomba ya no funciona: cuando al menos uno de los cabezales de goteo está por debajo de la superficie del agua en el balde, el goteo es controlado por el flujo del agua en los tubos, en lugar de ser controlado por presión. Este es el efecto de "vasos comunicantes" que puede o no puede recordar de la clase de física. El agua intenta estar en el mismo nivel en ambos vasos, excepto que no es ningún buque segundo - sólo el jardín.
Remedio: poner el primer goteo cabeza muy por encima de la superficie del agua en el cubo. Tan pronto como la bomba se apaga, se detendrá el flujo de agua ya que la primera cabeza de goteo permitirá un poco de aire en los tubos. Las otras cabezas de goteo pueden ser tan bajo como la tierra o aún menor, si lo desea.
