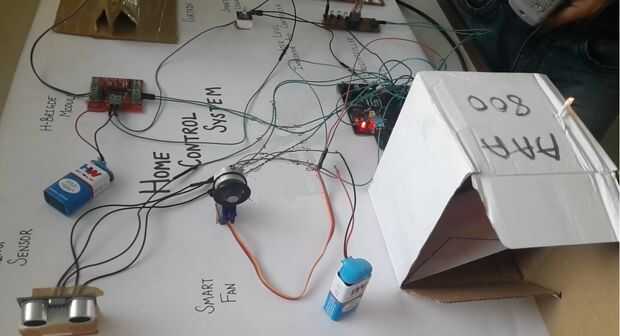

Sistema de Control de hogar (3 / 9 paso)

Paso 3: Ventilador inteligente

Ventiladores tradicionales no son Directiva, nos gustaría estar sólo ese lugar donde nos encontramos con máxima de enfriamiento del ventilador. Así, el concepto de ventilador inteligente es hacerlo fácil y Directiva controlable con mando a distancia o móvil.

También podemos controlar la velocidad con la ayuda remota. Para nuestro proyecto, hemos tenido lugar DC motor sobre el motor servo.

La posición del servo motor es decidida por control remoto a través de arduino que permiten para cambiar la dirección del motor de corriente continua. A la misma velocidad de tiempo de DC motor también se puede controlar por arduino y remota. Aunque el concepto de ventilador inteligente no es realizable pero en futuro es posible que esto evolucionará nueva invención en el campo de la tecnología.

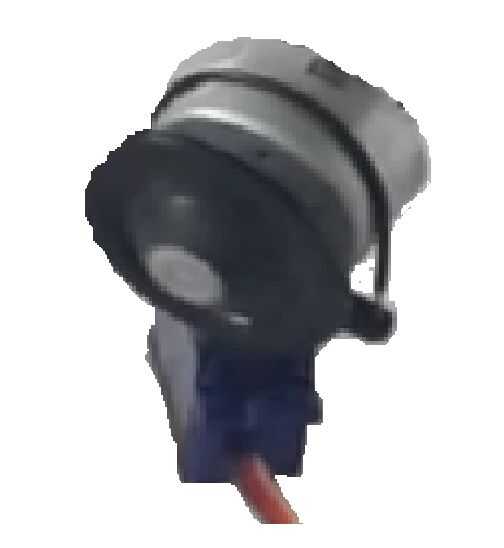

Monte el Motor de la C.C. del motor Servo. Así funciona el motor servo para la dirección y el Motor de C.C. funciona como ventilador. Se puede montar usando un solo cable del hilo de rosca.

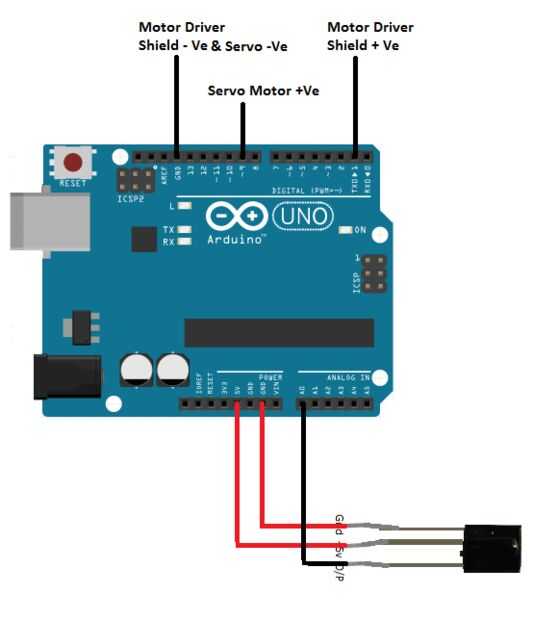

Conecte los cables del Motor de la C.C. a los pines de salida del controlador del Motor. Conectar los pines de entrada del controlador de Motor a la Digital Pin 1 y otro a la tierra de la placa Arduino. Conecte el terminal positivo (+ Ve) de Servo Motor Digital Pin 9 y otro en el suelo de una placa de Arduino.

ON-OFF del Motor de la C.C. es controlada por Digital Pin 1.

La dirección es controlada con Servo Motor.

(Nota: por favor retire las conexiones del Motor de la C.C. al programar si usted está utilizando el número Pin 1 como este pin se utiliza para la comunicación serial entre programador y AtMega.)

Para más detalles, consulte mi anterior instructable remota controlada ventilador inteligente!
