Sistema Ambilight para cada entrada conectado a su televisor. WS2812B Arduino UNO frambuesa Pi (8 / 12 paso)

Paso 8: Boxeo el proyecto y conectar las diferentes partes.

El boxeo encima de su proyecto dependerá de usted. He tratado de poner tantos comentarios como sea posible en las fotos para dar le y la idea de cómo mi configuración se coloca juntos.

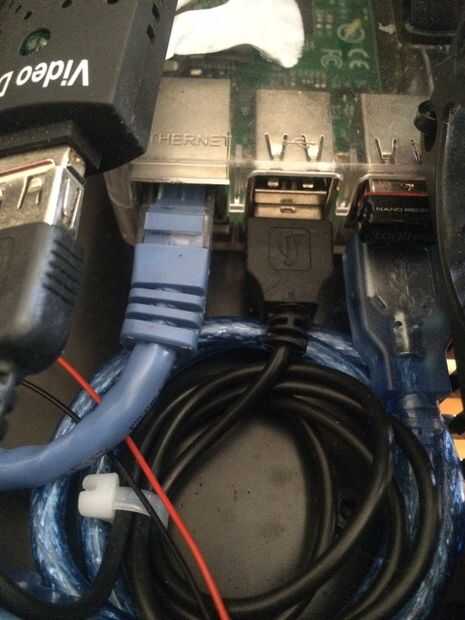

Uno muy importante es para asegurarse de que la entrada de video grabber a la Pi no está conectada con cualquier otra cosa, tuve errores de tamaño de marco y un montón de otras cosas raras cuando tenía algo más conectado a otro puerto USB. Debe llegar a un límite de ancho de banda o algo pero no funcionaría cuando trataba de conectar un dongle WiFi en este USB o incluso el cable de salida a Arduino.

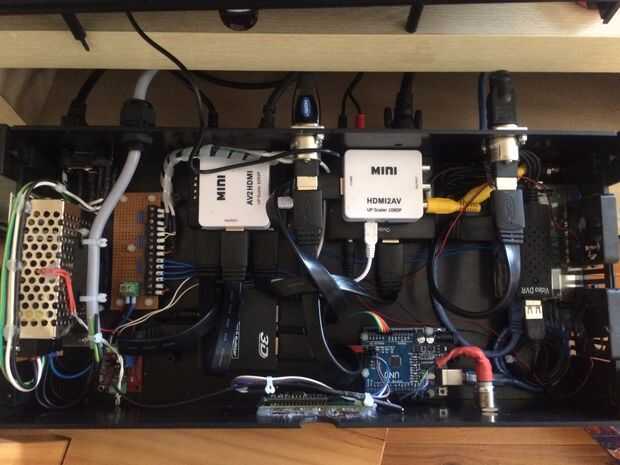

Te recomiendo colocar todos los convertidores etc y comenzar por llevar a todos ellos primero. La mayor parte de estos convertidores vino con un paquete de energía del enchufe de la pared. Yo corte el cable y sólo utiliza el conector del lado del convertidor y decidió construir una pequeña junta con un montón de + 5V y GND conexiones para que todo. Salvó un montón de habitación.

Pegan los diferentes convertidores abajo con pegamento componente 2 y distanciadores de plástico para Arduino del perno hacia abajo. Se ha añadido algún pegamento a la parte posterior del conector IEC, así como para un poco de mayor rigidez. Mi conector IEC tiene un incorporado interruptor de encendido que puedo usar para apagar la unidad entera. También tiene un fusible de empate donde he puesto un 1.6A/250V fusible para protección si algo tuvo que pasar mal con mi fuente de alimentación barata.

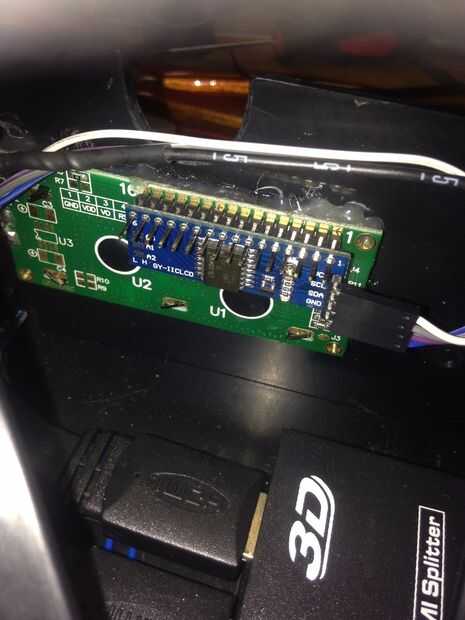

Usé mi herramienta dremel y algunos archivos para hacer las aberturas en el gabinete y que se vea bonito. Yo también he tallado una abertura para el sensor de infrarrojos en la parte delantera de la caja por encima de la pantalla LCD.

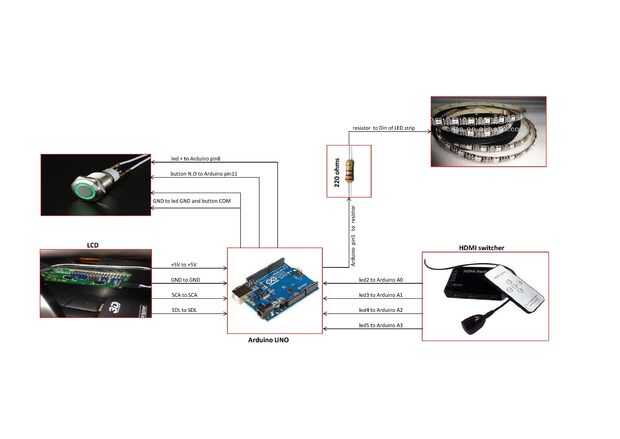

Yo no he dibujado un correcto dibujo esquemático para el cableado para el Arduino, me avisan si alguien preferiría tener uno en lugar de utilizar la imagen uno que he formado.

No dude en dejar comentarios si es necesario y felizmente responder preguntas y actualizar este instructable para hacerla más completa o fácil de entender.
