Sistema Ambilight para cada entrada conectado a su televisor. WS2812B Arduino UNO frambuesa Pi (3 / 12 paso)

Paso 3: Consiguiendo la frambuesa Pi funcionando

Vamos a empezar por levantarse el Raspberry Pi y funcionando.

1) vamos a escribir openELEC en la tarjeta SD.

1. Descomprimir la imagen de disco de Raspberry Pi.
2. Conecte la tarjeta SD en el ordenador.
3. Ejecute el programa SDFormatter .
4. Seleccione la letra de unidad de tarjeta SD.
5. Haga clic en opción y seleccione "ajuste" en ON.
6. Haga clic en Aceptar.
7. Haga clic en formato.
8. Ejecute el programa Win32DiskImager .
9. Seleccione la imagen de frambuesa Pi y la letra de la unidad de tu tarjeta SD.
10. Seleccione escribir.

2) Extraiga la tarjeta SD desde el ordenador y enchufarlo en la Raspberry Pi.

Conexiones en el Pi:

• Conecte un cable Ethernet a su Pi de tu red.
• Conecte el puerto HDMI de su Pi a tu TV o pantalla.
• Conecte un teclado y un ratón en los puertos USB. (Usar un combo de teclado y ratón inalámbrico y he dejado el dongle conectado a la Pi, esta manera, ahora que la Pi es en caja para arriba, no tengo que abrirlo todo si quiero acceder a mi Pi).
• Conecte el extremo usb del capturador de video a su Pi.

3) Conecte una fuente de alimentación de 5V a su Pi y seguir las instrucciones en pantalla hasta botas para arriba. Usted debe presentarse con una pantalla según mi foto.

Ahora necesitamos comprobar tu conexión a internet. Siga la ruta de información del sistema - openELEC - sistema y anote su dirección IP, se necesitarán en el futuro.

Mientras que en el menú, seguir el camino - openELEC - servicios y desplácese hacia abajo hasta encontrar la pestaña de SSH. Ponga una marca en el habilitar SSH.

Ahora vamos a instalar Hyperion y comprobar nuestra conexión video grabber a la Pi.

Para esto vamos a utilizar masilla. El Pi debe estar encendido y conectado a la red para que funcione.

• Escriba la dirección IP que anotó justo antes de su Pi. según cuadro adjunto y haga clic en abrir.

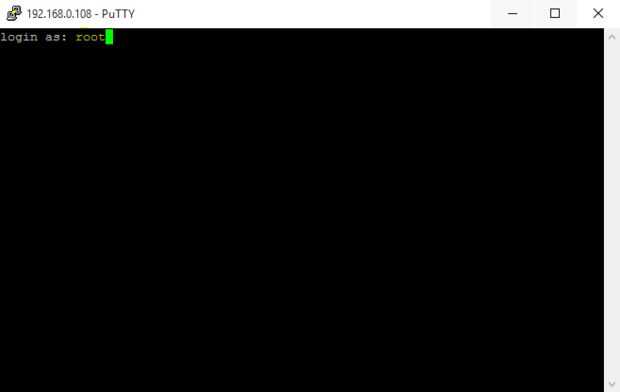

• Se debe entonces solicitará con una ventana que le pide un nombre de usuario según cuadro adjuntada. tipo de raíz y pulse Entrar.

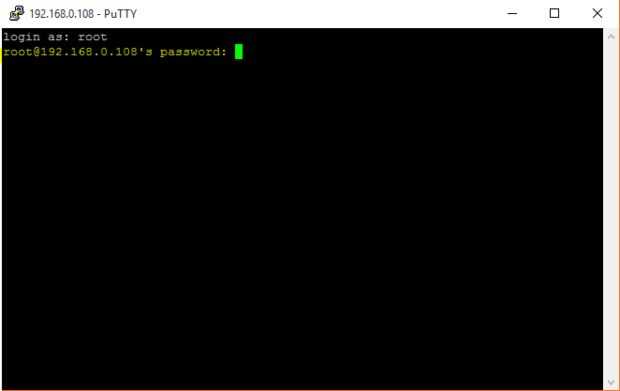

• entonces se le pedirá una contraseña. (nota que los personajes no aparecen al teclear la contraseña, esto es normal). Tipo en openelec y presione Entrar.

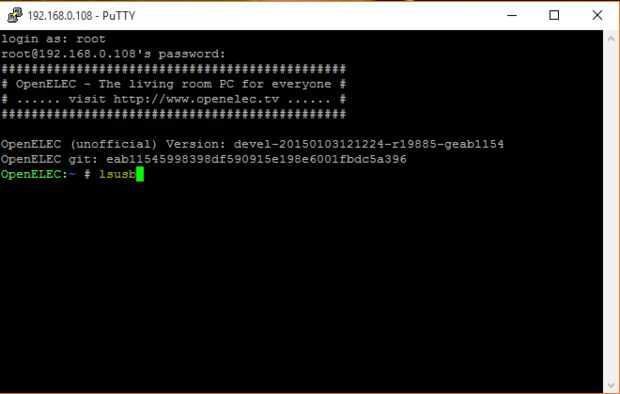

• Para comprobar todos los puertos usb, tipo lsusb y presione entran. Debe encontrar a su capturador de video en la lista según el cuadro adjuntada.

Mientras la masilla está abierto, vamos a instalar Hyperion, este es el software que se ejecuta en el Pi de frambuesa que se va a tomar cuidado de transformar la señal de vídeo en la secuencia correcta a nuestra tira led.

• Copie el siguiente enlace y utilizar el click derecho de tu ratón sobre la ventana de masilla para pegar el enlace y comenzar el proceso. curl -L - salida install_hyperion.sh - get https://raw.githubusercontent.com/tvdzwan/hyperion/master/bin/install_hyperion.sh sh./install_hyperion.sh

Esto completa la configuración del Raspberry PI. Responderemos a él más adelante para cargar el archivo de configuración de nuestro LED.
