Sistema Ambilight para cada entrada conectado a su televisor. WS2812B Arduino UNO frambuesa Pi (1 / 12 paso)

Paso 1: Material necesario para construir este sistema

No todas las fuentes tienen una salida HDMI, como mi ordenador todavía está conectado a través del conector VGA vieja y mi unidad de Foxtel está todavía conectada por cables de AV. Tuve que comprar unos cuantos adaptadores diferentes para conseguirlo trabajando, pero al final el resultado es impresionante y merece la pena!!

No todo lo que aquí será necesario según su propio sistema y si quieres un LCD o no. Va a separar los elementos opcionales.


  1. tira de 1 x 4 metros de WS2812B 60leds/m. (esto fue suficiente para mi tv de 55 pulgadas) He comprado mina de Aliexpress. Tira de LED
  2. 1x Tablero de Arduino UNO.
  3. 1 x modelo frambuesa Pi B +.
  4. 1 x SD Card (8Gb es bueno)

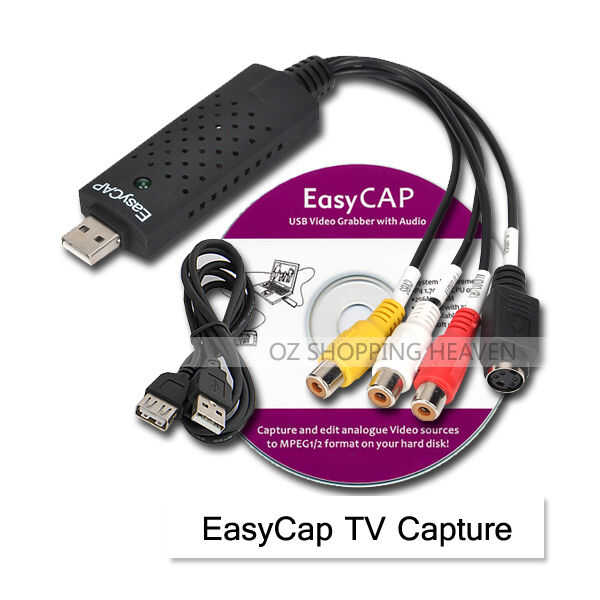

  5. 1 x capturador de Video tipo STK1160. (tenga cuidado cuando elegir el grabber, algunos modelos no funcionan!!) Esta es la tengo y funciona correctamente. Capturador de video
  6. fuente de alimentación de 10 amperios 1 x 5V. Yo tengo la mía de Aliexpress nuevo y funciona bien. Fuente de alimentación
  7. 1 x HDMI splitter 1 x 2. divisor de
  8. 1 x HDMI conmutador 5 en 1. conmutador
  9. 1 x HDMI a convertidor AV. convertidor


cables y Herrajes:

  1. cable HDMI de 4 x 25cm. cable
  2. mujer x HDMI 2 conectores hembra caja. conector
  3. conector de entrada 1 x 220V (fundido).
  4. 1 caja de proyecto x (puede ser diferente, depende de usted, el mío es 424 x 203 x 86 mm) caja
  5. Hilo único para conectar los 5V a los convertidores diferentes etc..
  6. Cinta cablesor extensiones para cablear entradas al ejemplo de Arduino


extras opcionales:

  1. 1 x AV al convertidor de HDMI. convertidor
  2. 1 x VGA al convertidor de HDMI. convertidor
  3. cable HDMI de 2 x 25cm. cable
  4. 16characters x 2lines de pantalla 1 x. Pantalla LCD
  5. 1 x I2C interfaz de la pantalla LCD. interfaz de
  6. 1 x ventilador para el caso.
