Sincronización de Arduino para música (4 / 7 paso)

Paso 4: El controlador tablero

voy a llamar a lo que ya que no tengo ningún otro nombre para él.

Subir la parte 5 del código a él (ver paso 3 para enlace de pastebin). Elegí la 5ª parte de Sumer es Icumen para el controlador porque no hace mucho en las formas de notas. Resulta que cualquier parte podría haber hecho lo bueno, aunque.

En la parte superior del código, hay variables para la velocidad de los impulsos de sincronización (temp) (uso el beat por minuto de la menor nota de duración, en este caso, 8 notas), parcelas de cada nota en Hz (flotador de la echada []) y duración (unsigned int [tiempo de]) de cada nota en múltiplos de la variable de tiempo que he mencionado anteriormente.

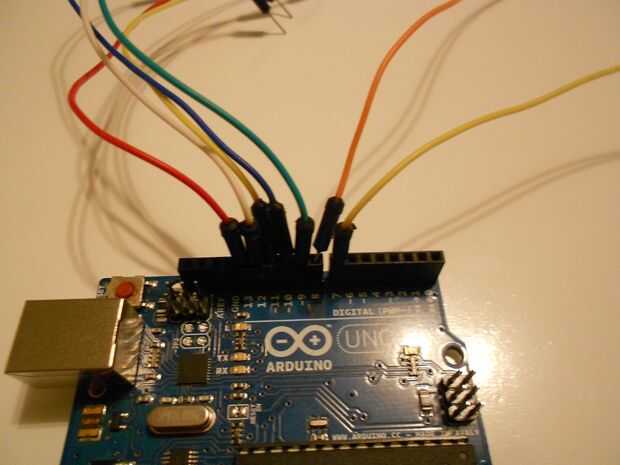

Poner un puente de alambre en el pin 7. Esto envía un pulso de sincronización para las otras tarjetas tempo tipo t.

Poner un puente de alambre en el pin 8 y conéctelo a un altavoz en serie con una resistencia a tierra. El valor de la resistencia determina el volumen del altavoz. Si tienes 6 potenciómetros, podría utilizarlos de ajuste.

Poner un puente de alambre en pins 9-13. Estas son para una señal lista que todas las otras tablas de envían una vez que haya terminado el código de inicialización. El Consejo Regulador espera hasta que todos estén listos.
