Donde trabajo tenemos Maquinaria semiautomática y un objetivo de velocidad.
Así que pensé cómo podría construir un dispositivo de tiempo para que el operador puede mantener una tasa constante de conducir la máquina como lo son también la persona clave para mantener la velocidad de la línea de producción.

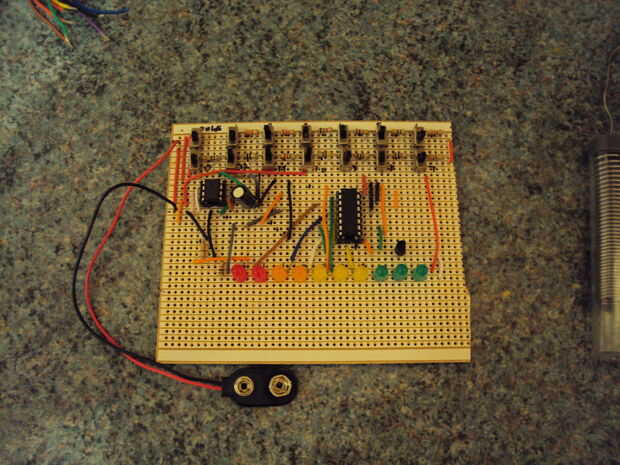

Con esto en mente originalmente comencé aprender electrónica y basado en mi 1er prototipo en un chip 555 con un contador de década. Esto era básicamente un destellador de LED ajustable mediante una serie de interruptores y resistencias para poder ajustar la velocidad de sincronización entre 600-1200 una hora.

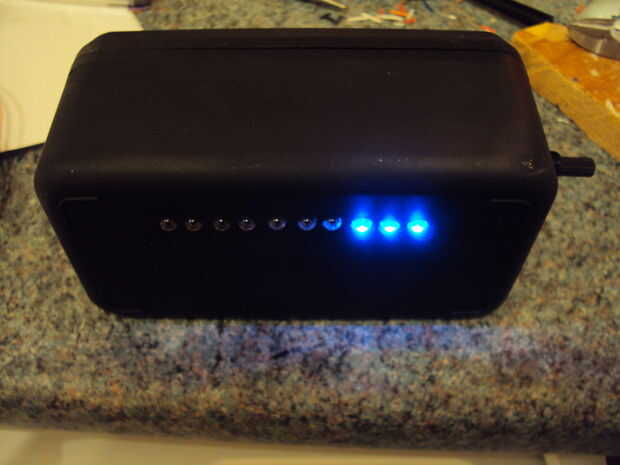

El prototipo 2 º había implicado este montaje dentro de una caja (Ferrero rocher caja vacía) con un ajuste adicional de un conmutador para el ajuste de la velocidad de sincronización.
Ambos de estos implicados muchos interruptores y soldadura, además se fijaron sin capacidad para adaptar o modificar fácilmente.
Alrededor de este tiempo me puse a buscar en microcontroladores para su facilidad de programación y capacidad de adaptación más quería añadir una representación visual de la velocidad de sincronización y otras características tales como botones y sonido.

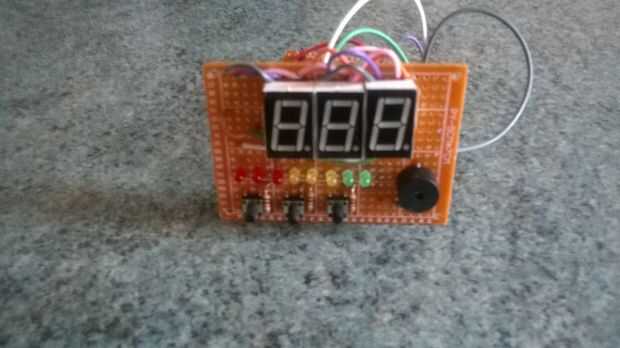

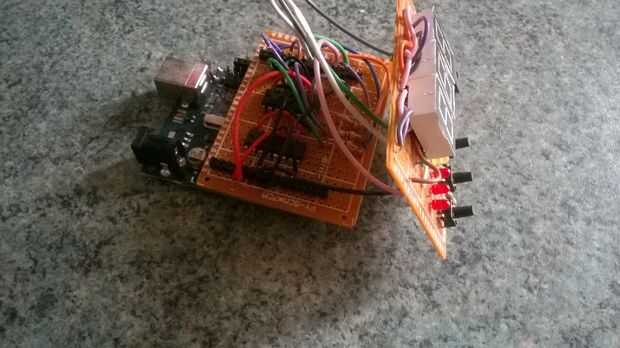

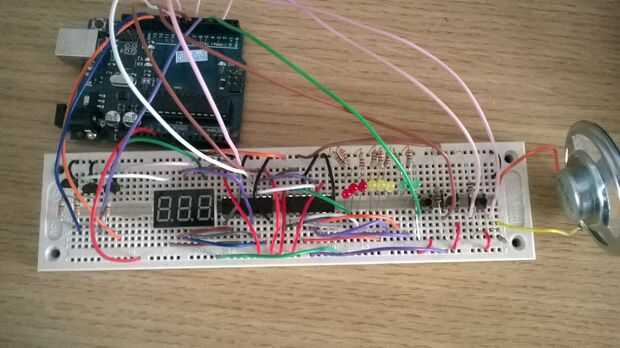

Actualmente estoy apenas terminando esta soldadura en conjunto listo para probar en mi Arduino como mi 3er prototipo. Ti ya woks de configuración en el breadboards inmensa diversión y frustración a veces (problemas de insectos) y tan fácil de ajustar sobre la marcha.
La programación de Arduino llevó más tiempo fue añadir rutinas y asegurando funcionaba correctamente. Que había aprendido algunos C++ previamente la programación no era demasiado difícil, pero era difícil especialmente cuando no se ejecuta como pensé que había programado a veces o hizo cosas extrañas. Cosas como un lazo sobre la corriente un valor de byte, o un bucle sin salida. Fue experiencia ciertamente valioso y útil para mis habilidades de programación, sobre todo porque ya tengo una lista en la mejora de mi bosquejo más.
Actualización 27/09/2014
El primer prototipo que hice finalmente fallido, sólo funcionaría y debido a la naturaleza compacta de la era extremadamente difícil para volver a soldar y traza de la falla. Por lo tanto decidí por un diseño de un tablero más grande y trató de hacer otra vez. Lamentablemente esto falló también, y como había mi versión de protoboard como piezas para armar el prototipo era incapaz de rastro de la avería con eficacia.
Han reconstruido la versión de mi placa y estoy planeando un tercer intento para construir un prototipo pero no se hará hasta que algún consejo más para montar en. He hecho un cambio en el uso de una pantalla de 7 segmentos de 4 dígitos en lugar de individuales, tanto más fácil de conectar. Y que en mi diseño de fritzing había encima de los botones mal conectado que ahora ha sido modificada.
Mejoras se han añadido a la lista y algunos han terminado.
