Simulador de lógica combinatoria (4 / 13 paso)

Paso 4:

Las simulaciones han demostrado que, para una red en la configuración 4:6:2, la entrada-salida
dependencia de la CLC puede lograrse ya. Si tenemos en cuenta para esta red son
es necesarias 12 neuronas (incluidas las neuronas de entrada pasivas), resulta el equivalente de
12 puertas, en oposición con el CLC en la figura 3 que utiliza 18 puertas de varias clases.
Es obvio que, en la implementación de hardware, un enfoque neural para la realización de CLC

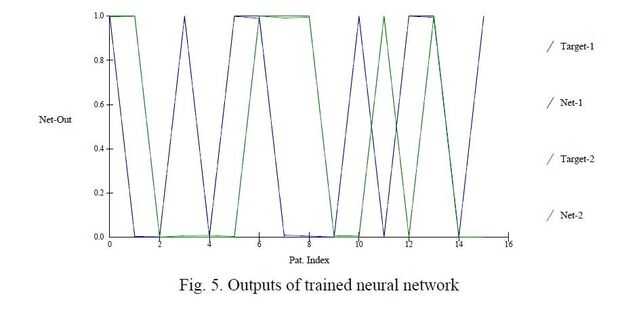

las funciones pueden ser competitivas. En la figura 5 se puede ver el real de la salida de los "nervios"
CLC y la salida deseada para cada combinación de entradas en la tabla de verdad
