Paso 2: Herramientas y componentes
Porque estaba tratando de pasar como poco dinero como sea posible, hecho algunos cambios en el modificado crossfeed Linkwitz que es presentado por Chu Moy.
El circuito original tenía un interruptor de bypass y otro para ajustar la "perspectiva" del efecto crossfeed. Yo no uso estos. Un puente solo sería bueno si quisieras comparar antes y después de avance transversal. El otro interruptor no fue utilizado, pues no me importo ajustar el crossfeed de mi configuración final y quería ahorrar un poco más de dinero.
Prueba el circuito en un protoboard, si tienes uno. Puede que desee cambiar como se indica en las notas a continuación.
Herramientas:

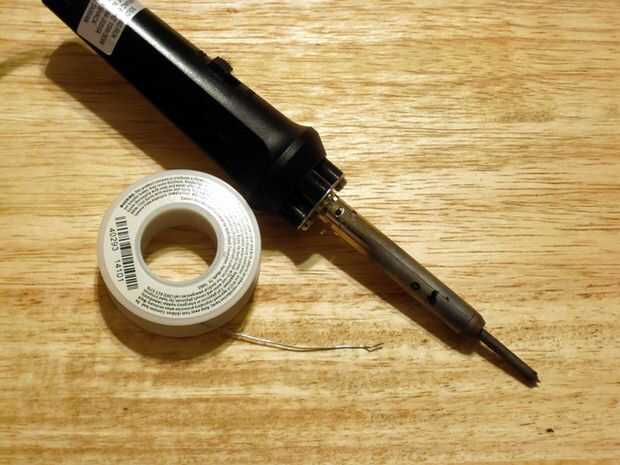

-soldador y soldadura

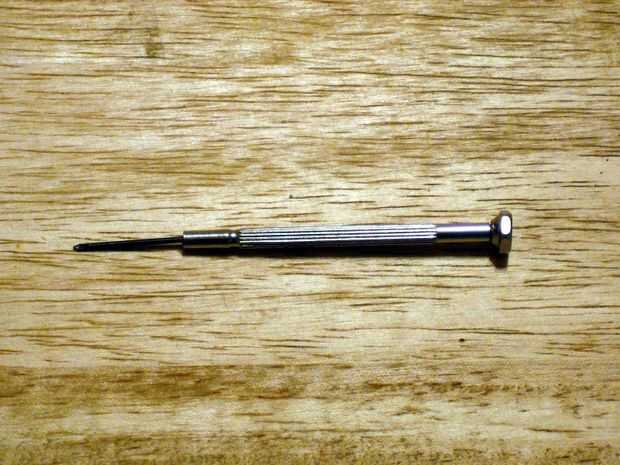

-destornillador pequeño

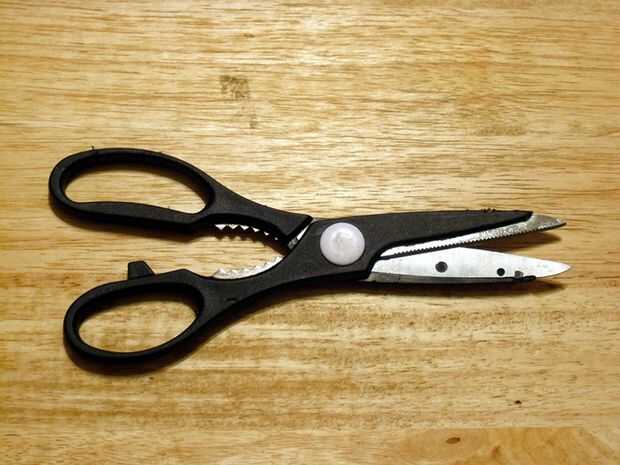

-tijeras / cortador de alambre

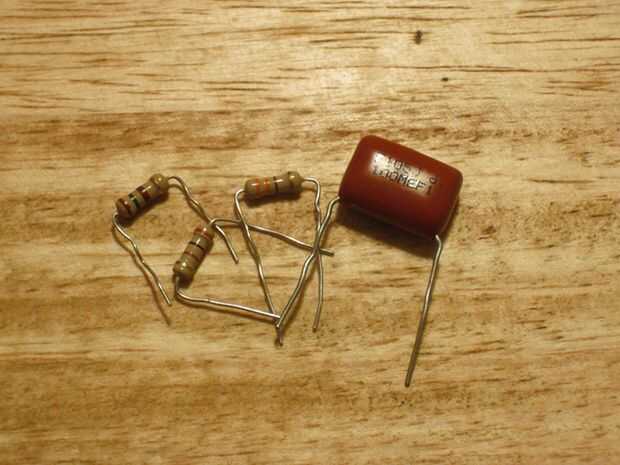

Componentes:
-2 x resistencia de 150 ohmios (R1) *
-2 x resistencia de 100 ohmios (R2)
-2 x resistencia de 910 ohm (R3)
-4 x resistencia de 330 ohm (R4, R5)
-2 x 0.22 uF, 35V condensador (C1) de la película
-2 x 1.20 uF, 35V condensador (C2) de la película **
-2 x 3.5 mm audio jack ***
-cable macho-macho de 3,5 mm para conectar a dispositivos ***

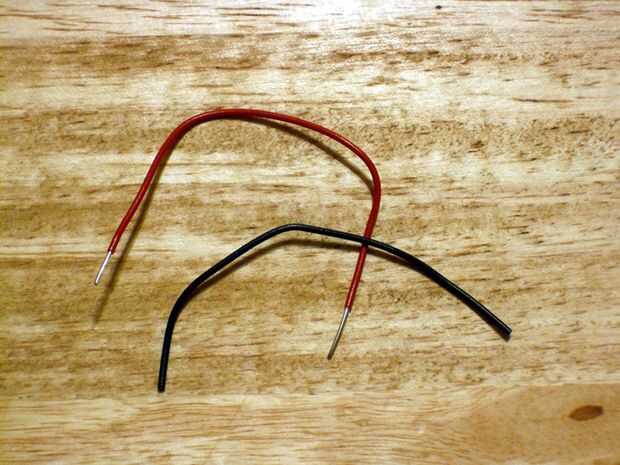

-cable de puente
-protoboard / cardboard(?)

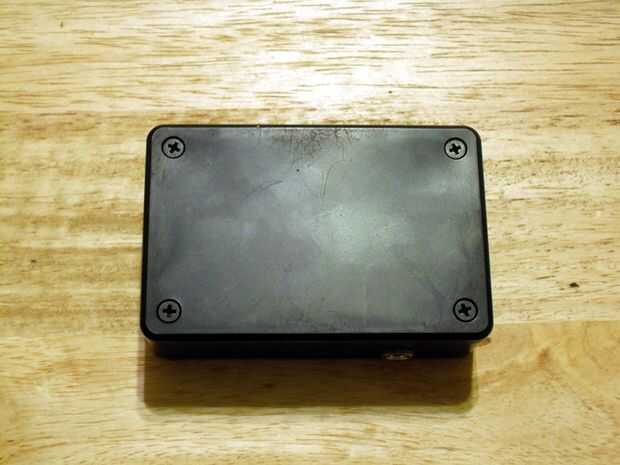

-algo para poner
* Se puede experimentar con el sonido y el 'open-ness' del sonido mediante el uso de diferentes valores de R1. Valores más bajos hacen sentir como si usted está escuchar cosas más lejos, mientras que valores más grandes traerá sonidos más cerca hacia el centro. La «perspectiva» interruptor en del Chu Moy
cambiado entre valores de esta resistencia.
** Cambio C2 modificará la frecuencia umbral y la profundidad del crossfeed. Usé un condensador uF 1,0 en lugar de uF 1,2. Puede encontrarse una explicación más detallada sobre la frecuencia de umbral y cómo funciona aquí.
Dependiendo del tipo de entrada que está utilizando. Puede utilizar cables y conectores RCA o 1/4".
