Simulador de acústica barata (Crossfeed) para auriculares (4 / 7 paso)

Paso 4: construir

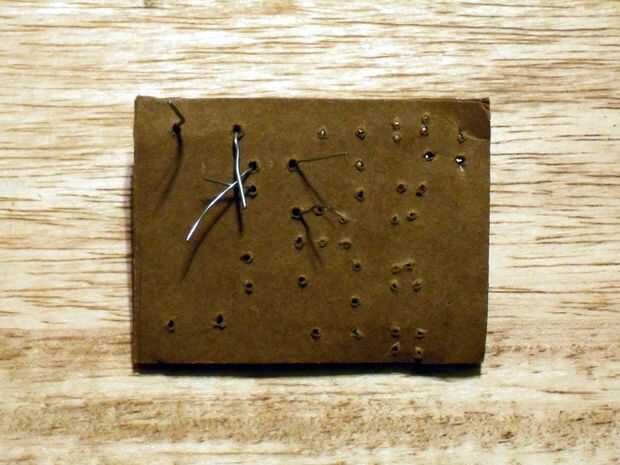

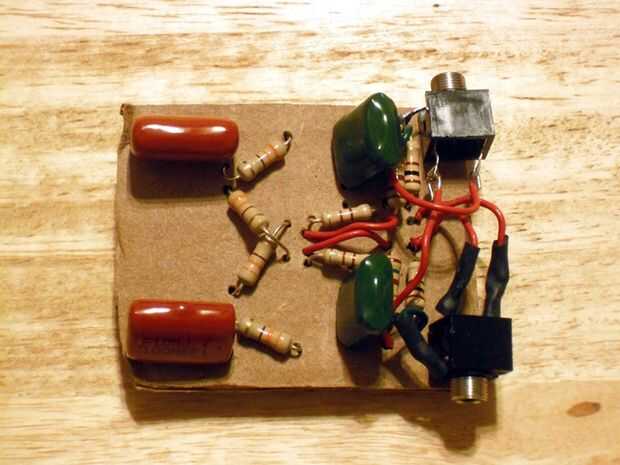

Hay algunas maneras que usted puede ir sobre la soldadura de los componentes entre sí en la cartulina. Fui por delante y colocar todos los componentes en el tablero y dobladas las puntas, para evitar que caiga fuera de la Junta.

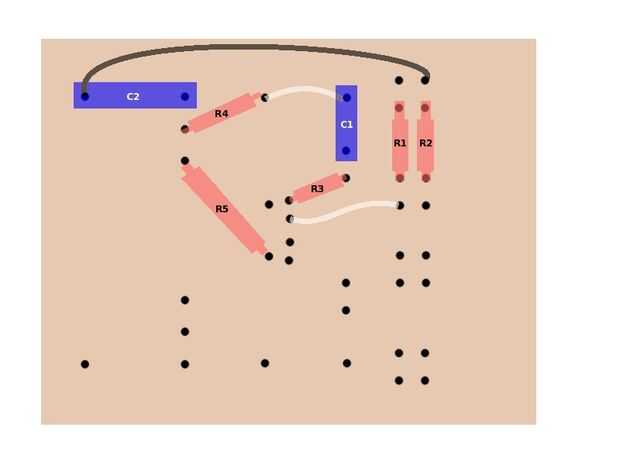

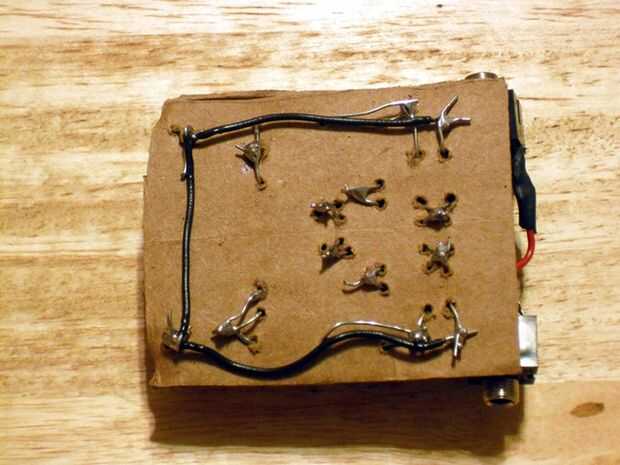

Asegúrate de doblar las puntas, que se van a soldar entre sí, en la misma dirección y agruparlas en su caso. Usted puede hacer un todo canal primero y luego el otro. Dependiendo de tus habilidades de soldadura, puede o no puede soldar un componente a la vez. Grupos de cables de soldadura parece ser mucho más fácil.

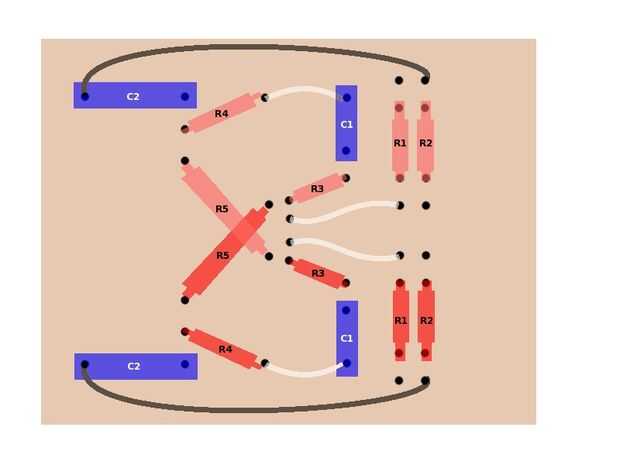

* Ser cuidado al soldar R5, ya que podrán tocar los cables. Podría decirse que son las resistencias más importantes, como son aquellos donde las señales se se cruzan entre sí.

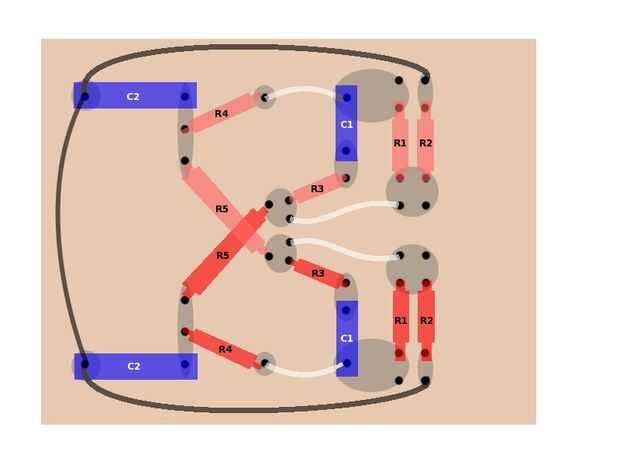

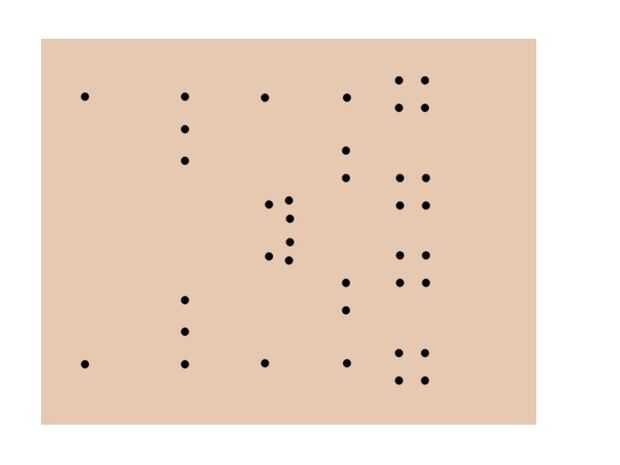

Perdonar mis dibujos, no son a escala.

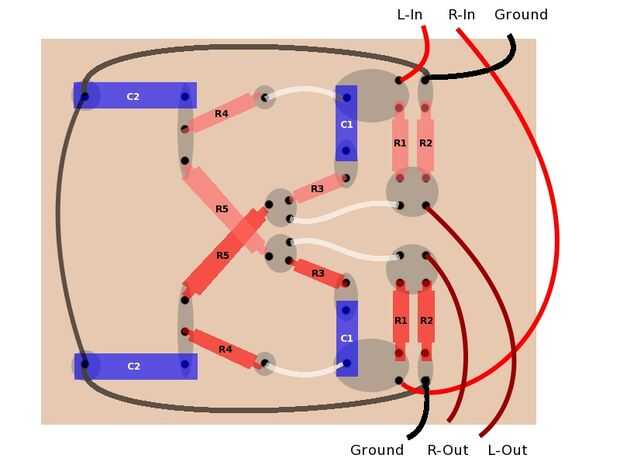

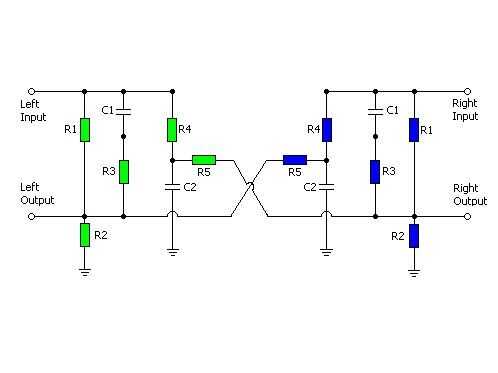

El diseño sigue el esquema modificado en la última imagen. Original puede encontrarse



.
