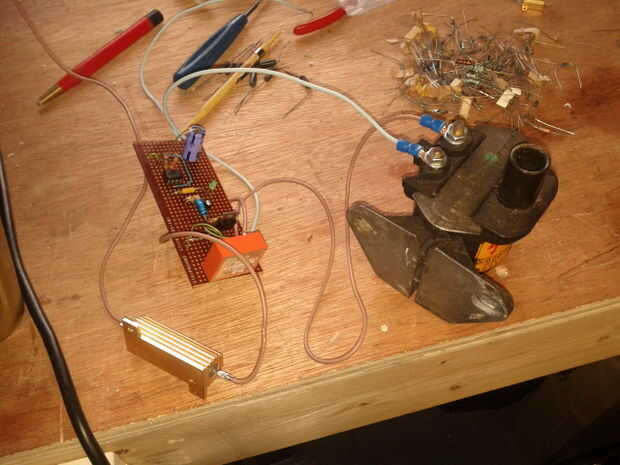

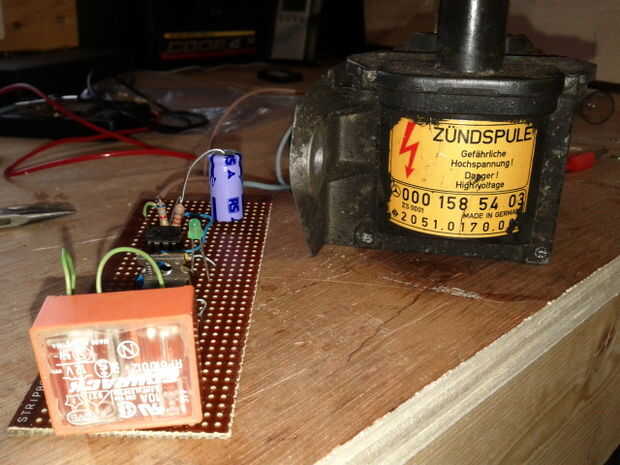

Tengo dos gato russle perros aman a flores, a mi molestia de socios, así que desidir tienen una raíz alrededor en mi caja de partes del proyecto y ver lo que pude llegar a. Low behold me encontré con que tenía una antigua bobina de encendido de un coche de Mercedes jubilado viejo mío, todo lo que necesitaba hacer era a pulso su bobina primaria con 12 voltios para producir un voltaje muy alto en el secundario.

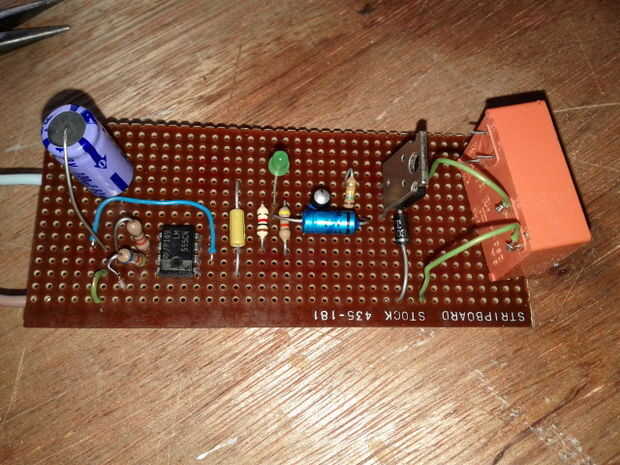

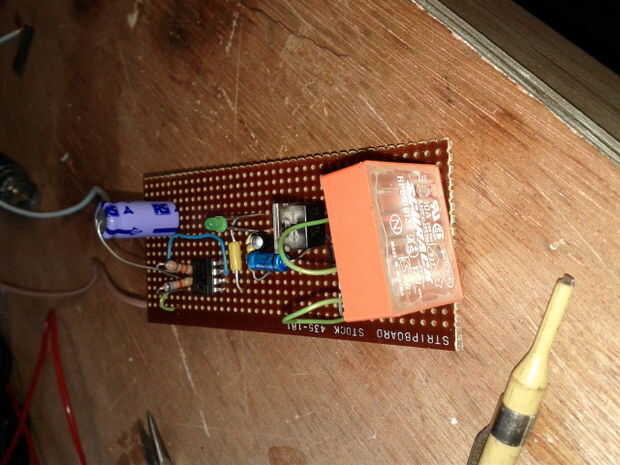

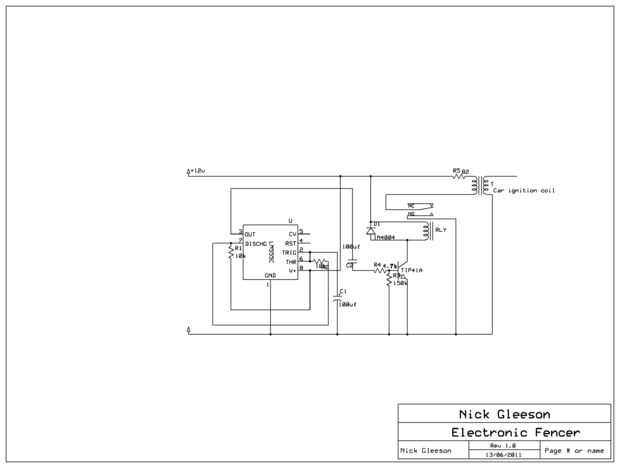

Ahora necesitaba diseñar y construir un circuito que le pulso un relé para feeb energía a la bobina de diésel puestos. Uso de mi pan configurar un simple NE555 con un par de resistencias y un condensador para darme 50% ciclo de trabajo. Entonces alimenta la salida en una simple red RC que se alimenta de un transistor de potencia. Porque la bobina diésel puestos consume mucha corriente que necesitaba para el relé para que el transistor es solamente cuando la RC es la carga, he seleccionado los valores que me dan sobre.25 de un segundo a tiempo para el transistor, esto es suficiente para el relais del pulso y hacer que la bobina de una descarga de alto voltaje de gran alcance.

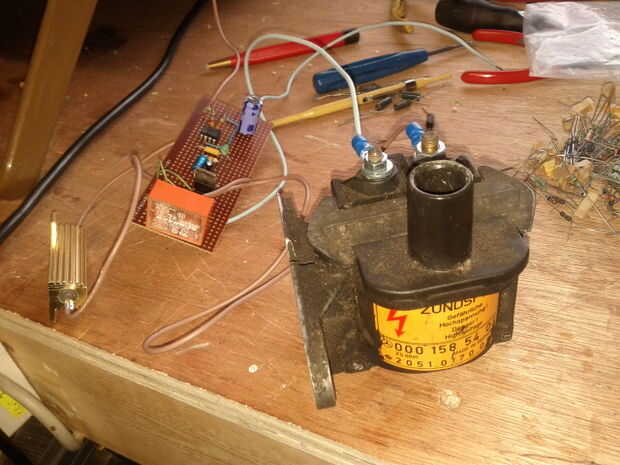

Entonces tuve que limitar la corriente que pasa a través de la bobina de encendido, así que usé una resistencia de potencia de 82 ohms para permitir aprox 1amp pasar a través de la bobina primaria, esto limita la potencia de la salida a un save nivel que no hace daño a mis perros. He probado esto en mi auto, al principio no funcionó muy bien hasta que martilló una tubería de cobre de 2 pies en la tierra y este había conectado al negativo de mi circuito, ahora me metía un choque desagradable, pero inofensivo de la unidad aproximadamente una vez cada 2 segundos. Funciona muy bien, utilicé alambre tirador agrícola con aislantes alrededor de los lechos de flores y después de un par de golpes los perros están encantados de dejar bien las flores.
