Cómo funciona: como la armadura rota y un extremo con los imanes viene cerca de la bobina de alambre, el circuito detecta los imanes y corta la energía a la bobina para hacer un electroimán que atrae entonces el imán. Cuando el imán pasa el centro de la bobina, que el imán se da vuelta apagado, la polaridad de la bobina invertida y luego la bobina pushs los imanes lejos entonces haz este tirón luego efecto que gira el brazo de empuje.
Este simple circuito electrónico es sobre uno de los más interesantes he construido y la parte sólo lento es bobina la bobina de alambre que hice a mano y la llevó sobre una hora. Merece la pena.
Este enlace muestra cómo construir este circuito electrónico controlador: http://www.trainelectronics.com/Pendulum/article.htm

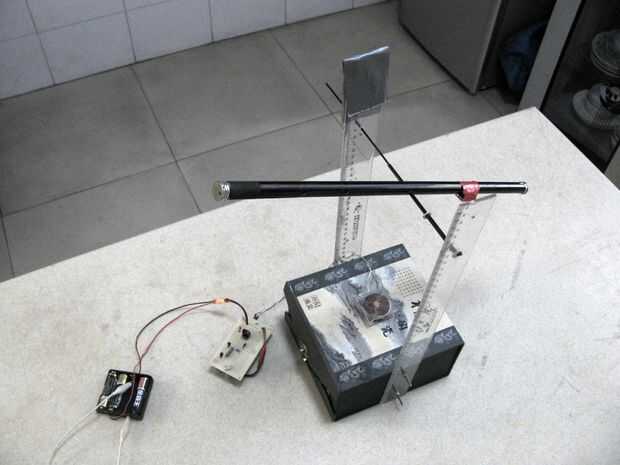

Foto 1: Muestra completa conjunto del motor.

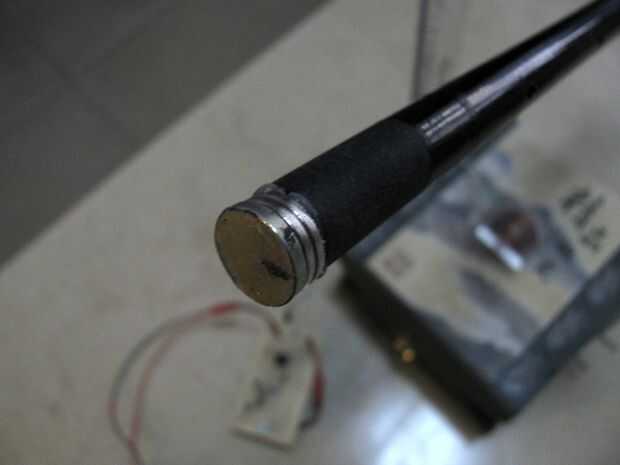

Foto 2: Cerca del extremo de la armadura. Caliente pegados imanes a fin de brazo que es un pedazo de tubo de fibra de vidrio hueco (caña de pescar).

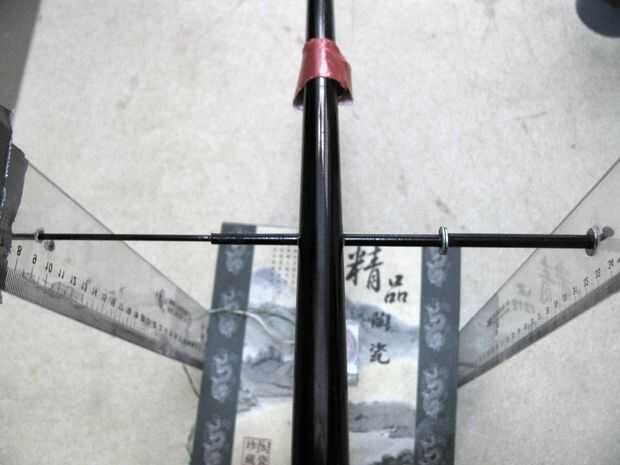

Foto 3: Vista de árbol que es un rayo de bicicleta dentro de la tubería menor que pasa por el centro de la armadura. Aviso burocracia que es sólo un contrapeso, por lo que ambos lados de la armadura están equilibrados.

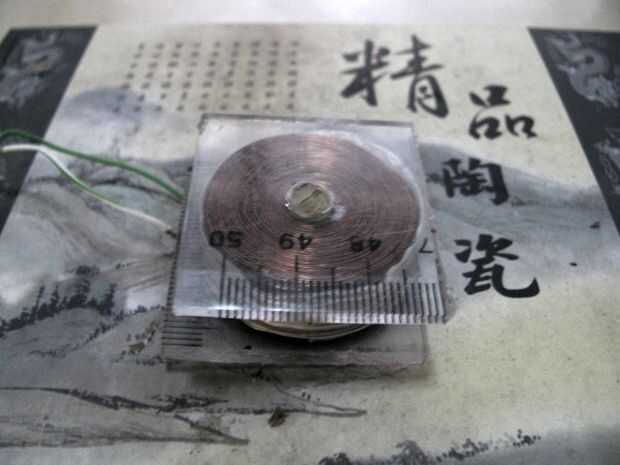

Foto 4: Cierre para arriba y bobina de la herida de la mano.

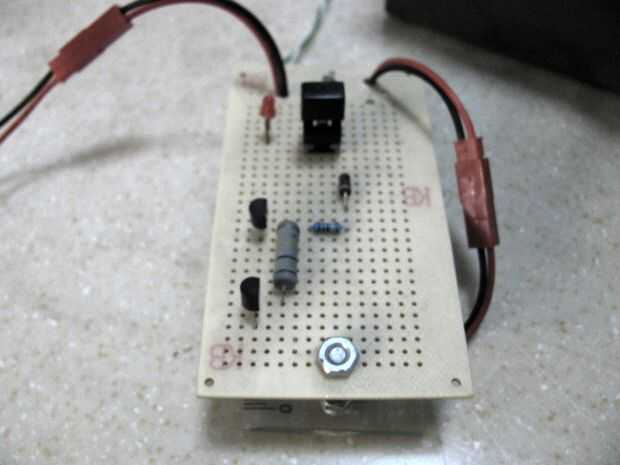

Foto 5: Cierre para arriba y electrónicos circuito de eso unidades de bobina y armadura.

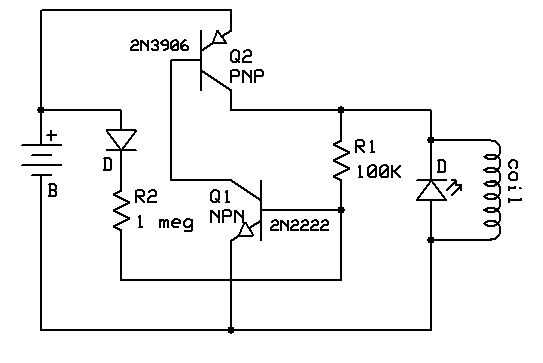

Foto 6: Diagrama del circuito de sitio web que describe cómo construir el circuito electrónico controlador.
