¿Simple Plug and Play LED iluminación (4 / 12 paso)

Paso 4: Cableado y soldar las conexiones a la energía de la fuente

En este punto que desea una forma de conectar las líneas de alimentación a las luces de LED para la fuente de alimentación. En vez de torcer a la línea de alimentación los cables juntos y esperando que se quedan con los cables en su alimentación como lo hice el primer año, crear una caja de conexión para mantener en su lugar firmemente

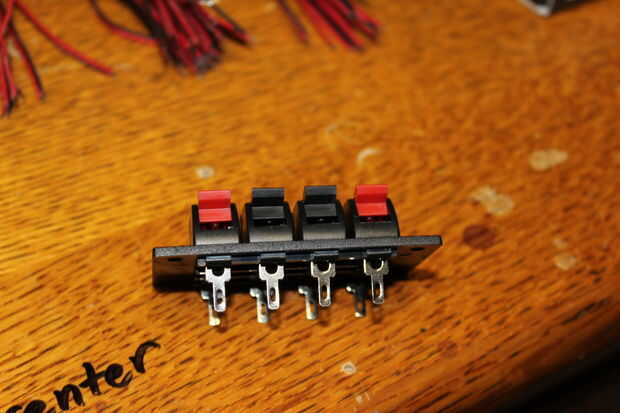

Yo quería tener 4 líneas saliendo de mi fuente de alimentación en una especie de formación molinete a través de mi patio. Para ello necesitaba 4 entradas para líneas de suministro. Shack de radio cuenta con un tablero diseñado para cables de altavoz con cerradura del empuje rojo y negro entradas. Estas placas tienen 4 juegos de cables cada creando las fuentes de molinete para mi patio.

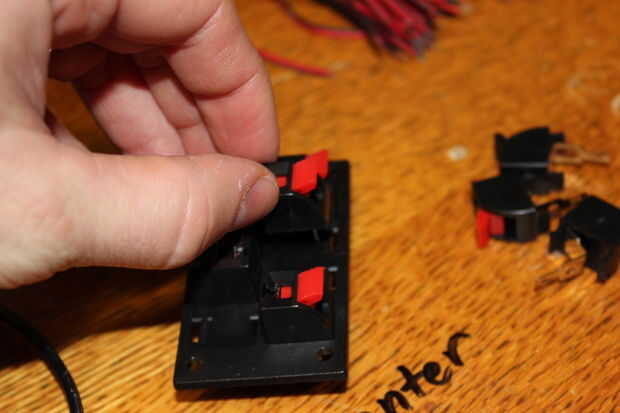

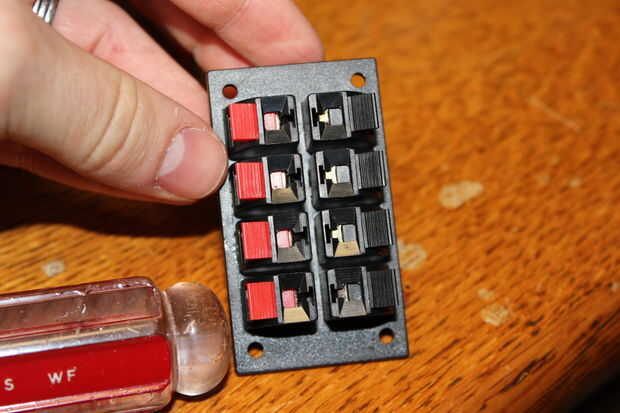

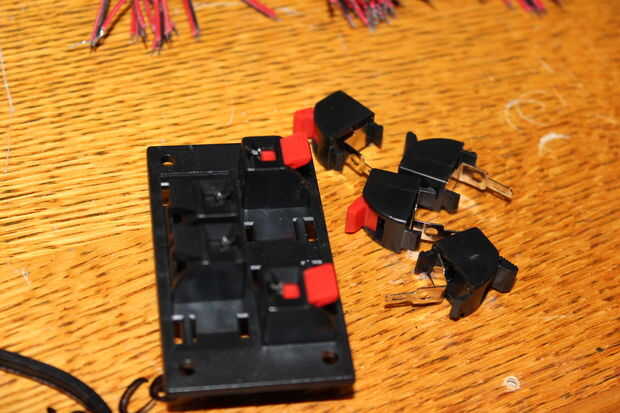

Cuando la Junta es juntar y vendida mi shack de radio, el rojo y negro estan enfrente entre sí pero también alternando. Los bloques individuales del color se pueden quitar y establecer en donde todos los negros son por un lado y rojo por el otro.

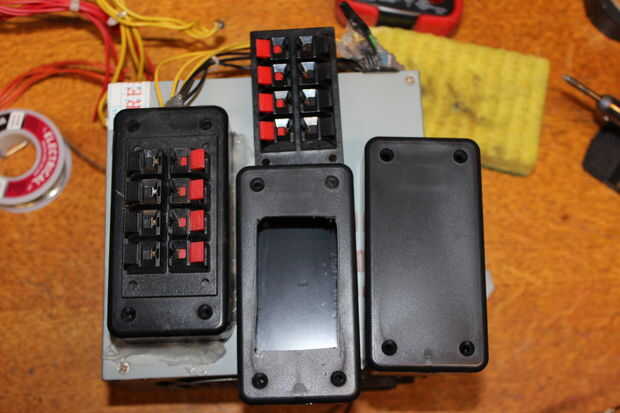

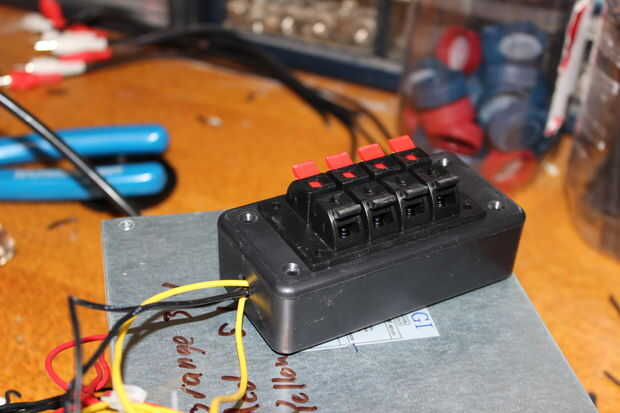

Corte la parte superior de la caja del proyecto para que el montaje placas del rojo y bloques de negro empujar ir por la parte superior de la caja. Sello en el lugar con algún pegamento o silicona en el lugar y esperar un día para se seque.

Perfore un agujero en el lado de la caja del proyecto lo suficientemente grande para 2 cables a pasar, uno amarillo y otro negro. Uno de cada uno a través del hilo de rosca y utilizarlos en el siguiente paso aquí.

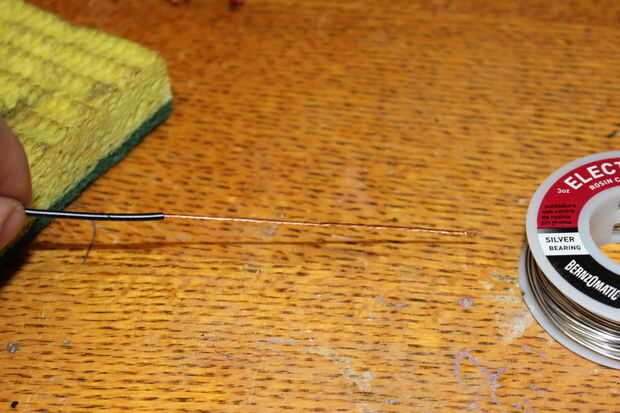

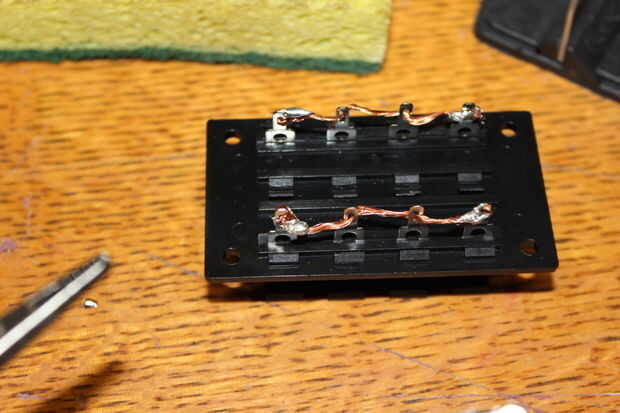

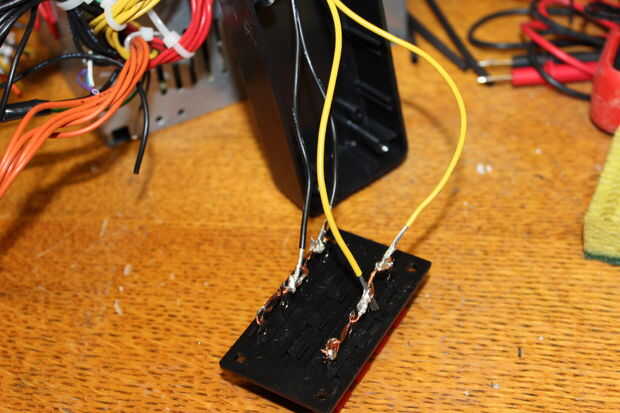

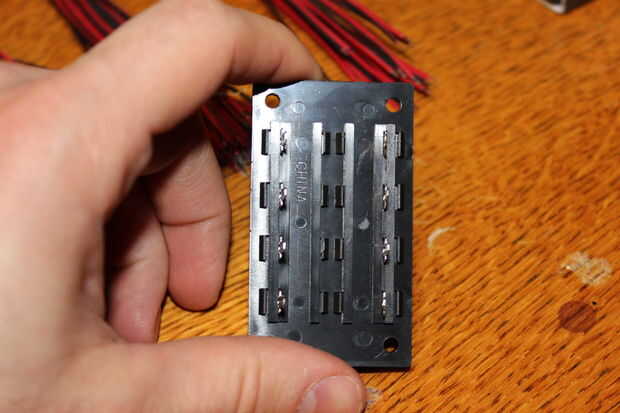

Enhebrar un alambre de la salida del cable amarillo de la fuente de la computadora a través de la parte roja del tablero y en lugar de la soldadura en todas las pestañas de presión 4.

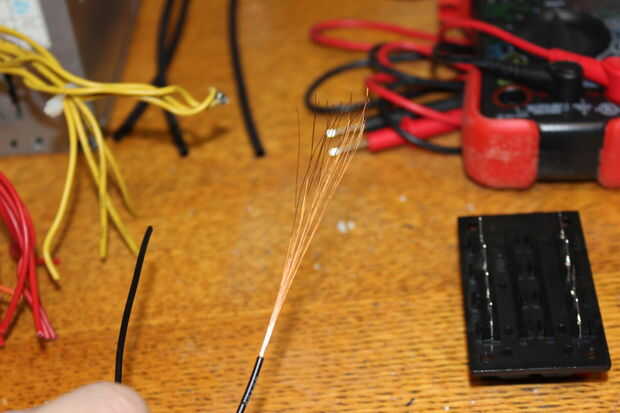

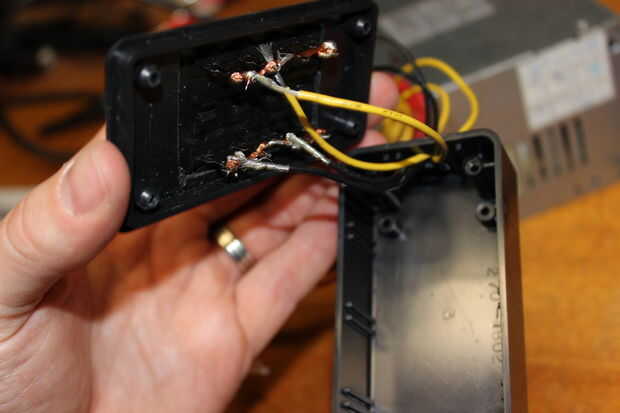

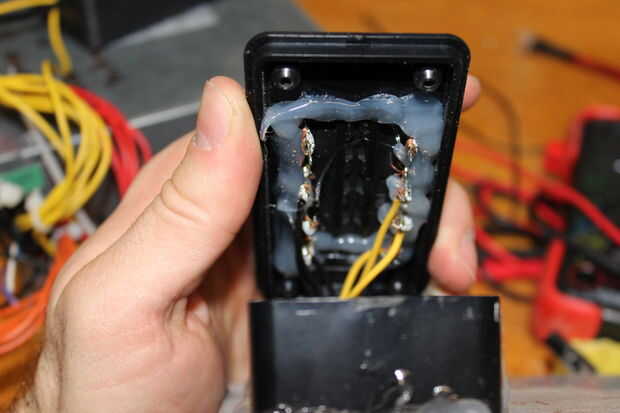

Enrosque una cable negro tierra a través de la parte negra de la Junta y a todos los 4 puntos de soldadura. Silicona sobre la parte superior de las conexiones para asegurar que no hay una conexión eléctrica entre los 2 lados se puede formar dentro de la caja. If no, cómo algunos cruces, se corta los fallos en la fuente de alimentación de computadora y auto shut off.

Ahora sellar el cuadro proyecto, silicona alrededor del agujero perforado con los cables entran en el cuadro y silicona la caja a la parte superior de la fuente de alimentación, no sobre las rejillas de ventilación.

Ahora trato de no tocarlo durante 12 horas para que la silicona se seca y no tire. Vaya construir algunas luces de LED en su lugar.
