VU-metro para tira de LED blanco luz alfa
ACTUALIZACIÓN:
El proyecto está en suspenso por el momento. Muchos otros diseños de circuito mejor han estado disponibles. Sin embargo los archivos de diseño para la cubierta son todavía útiles.
Una pega importante que he golpeado es la corriente nominal en el LM914. Cada salida es sólo capaz de conducir la 20mA. Funcionamiento una tira de LED 3 dibujará sobre 60-90mA, por esta razón he tenido que añadir transistores a cada una de las salidas. Esto ha complicado considerablemente la conversión a un PCB. He probado muchas opciones, incluyendo sólo 5 salidas de conducción y ejecutando los controladores de LED transistor en sus propio mini tableros así. En este punto no estoy muy seguro de dónde ir desde aquí, los proyectos todo parece un poco insostenible. Iré subiendo nuevos diseños e imágenes cuando puedo conseguir cargas de trabajo otra vez.
_______________________________________________________________
Gday todo,
Este es mi primer instructable.
Es un trabajo en progreso.
Estoy pensando en que descansaría encima de un teléfono inteligente perfectamente!
Dependiendo de donde se perforó la caja inferior de dos jiffy agujeros de montaje.
Es casi lo suficientemente grande como para ocultar un mac pro en tu escritorio!
http://arstechnica.com/Apple/2014/01/Two-Steps-FO...
Soy un profesor de secundaria en una escuela secundaria en Australia del sur.
Estoy desarrollando un proyecto de electrónica para mi 11 (SACE Stage 1) curso (15-17 años de edad).
http://www.Sace.SA.edu.au/Web/Design-and-TECHNOLO...
El esquema está actualmente bajo revisión por parte de un ingeniero electrónico (¡ o dos!).
Más se publicará como se desarrolla el diseño.
Recursos necesarios:
Roland MDX-40
http://www.rolanddga.com/products/milling/mdx40/
Se utilizará para cortar la placa frontal de madera, cubiertas de acrílico y PCB.
Todo aparte de la PCB se crea con una fresa de 6 mm.
El PCB se mecanizan con una herramienta cónica de 60 grados.
VCarve 7.0
http://www.Vectric.com/products/VCarve-Pro.htm
Se utilizará para cortar la placa frontal de madera y acrílico tiras.
Trayectorias de herramienta están siendo optimizados para reducir el tiempo de mecanizado.
Tenga en cuenta que los archivos de VCarve aún no tienen alimentos y velocidad entró.
Circuito Wizard
http://www.New-Wave-Concepts.com/Ed/Circuit.html
Se utilizará para crear el esquema y el diseño de PCB.
CopperCam
http://www.Galaad.net/coppercam-ENG.html
Se utilizará para moler el PCB en el Roland MDX-40A.
280mm longitud de 140 mm * 12 mm listones
Recortes de acrílico de un mínimo tamaño 108 mm * 20 mm * 3 mm
(Mecanizado con una herramienta de 6mm con el Roland MDX-40)
Inspirando a recursos para este proyecto:
http://circuit-diagram.hqew.net/Simple-Mic-Prehttp: / / circuit-diagram.hqew.net/Simple-Mic-Pre$2dAmp-based-LM358-circuit-diagram_4100.htmldA...
http://lowvoltage.wordpress.com/2011/05/21/LM358-m...
http://oritoday.PP.ua/ori.php?v=ExqWAln9h2s&featur... o http://www.youtube.com/watch?v=ExqWAln9h2s
http://www.edutek.Ltd.uk/circuits.html#audio
Asistente de circuito construido en archivos -> Asistente: avanzado: pantalla de gráfico de barras
Las dimensiones de:
Caja de Jiffy (UB3 para PCB 107 mm * 62 mm)
130 mm * 68 mm * 44 mm
Placa de madera
280mm * 100 mm * 12 m m
(Roland MDX-40 Max en blanco Material tamaño es de 305 m m)
Tiras de acrílico
12 mm * 100 mm * 3 mm
(Tamaño en blanco mínimo fresado tiras con Roland MDX-40 es 108 mm * 20 m m)
Descripción de las piezas limitadas:
LM348 (amplificador operacional)
LM3914 (punto/barra de LED LED Display Driver)
Telar de LED:
Puede ser que vale la pena mirar diferentes opciones de cableado para el telar de LED.
Un ánodo común sobre los LED simplifica el telar un montón,
saltar desde un ánodo a la siguiente. Lo que significa el número mínimo de cables
(y las conexiones en la placa) es 11. Alambre de arco iris es generalmente base 16,
que es un candidato muy probable para el telar de LED, donde se puede utilizar
los cuatro hilos sobrantes para el ánodo del LED, macetas e interruptores de cableado.
(http://www.jaycar.com.au/productView.asp?ID=WM4516)
Sin embargo estoy pensando en utilizar 10 terminales del perno, lo que significan que la
ánodo se encuentra en un telar único a sí mismo (10 + 1), tal vez el ánodo puede ser
conectado en un pin único vertical soldado a la PCB.

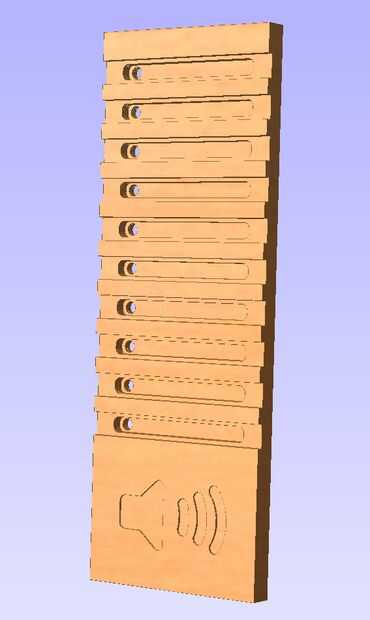

Placa de madera plantilla de perforación:
Para que coincida con los agujeros en la caja de jiffy para la placa frontal de madera,
Sólo utilizo los dos orificios inferiores.
El ángulo que se sienta, hace los dos puntos de fijación superior redundante.
Estoy pensando en inventar una guía con el Roland MDX-40,
ayuda con el piloto de perforación en la placa frontal de madera (100mm),
a duelo con los agujeros de la tapa de caja de jiffy.
Esto permitirá el desplazamiento correcto desde el borde inferior,
al descansar el VU-metro sobre un modelo particular de teléfono.

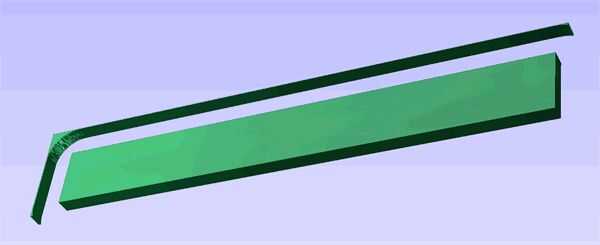

Recortes de acrílico:
Cuando se usa el Roland MDX-40 un máximo de aproximadamente 80mm 2
se cortará como basura mecanizado de un espacio en blanco
(108 mm * 20 m m de tamaño). Te imploro que utilizas
dos aspiradoras al crear este proyecto
para que el la bolsa de acrílico de la aspiradora
puede ir a los recicladores. No mezclar madera y acrílico
en sus bolsos de vacío, dificulta para los recicladores.
No pasará mucho tiempo hasta que la bolsa de vacío de acrílico se utiliza
para crear su próxima 3D impreso creación.
