Paso 4: Las bobinas de choque

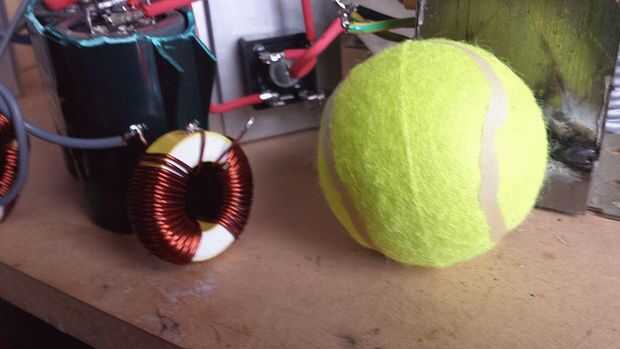

Mientras más grande es mejor, igual para las bobinas de estrangulación.
Compruebe el tamaño y el color!

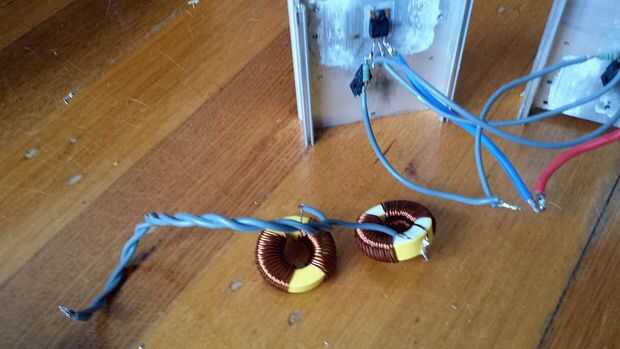

He utilizado corazones toroidal amarillo ya están clasificados para las frecuencias que utilizamos - los negros estándar o othe colores pueden funcionar pero te recomiendo los amarillo.
Mayoría de las personas no tiene los medios para verificar que la inductividad de sus bobinas de choque, así que de nuevo: mas/más grande es mejor!
Las bobinas de estrangulación debe ser lo más cercanas posible de su tanque (la bobina con las tapas).

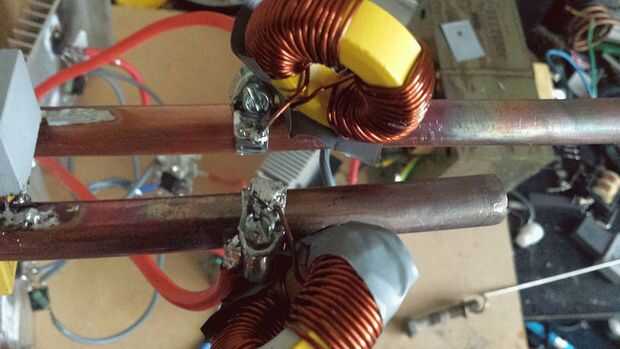

Para obtener la conexión de los cables gruesos, bobinas de choque y mi pipa que tuve que usar abrazaderas como mi soldador no podía suministrar suficiente calor.
Los cables y las bobinas se sueldan en la parte gruesa de la abrazadera y diapositivas sobre el tubo donde se encuentra instalada buena para una conexión apropiada.
Una palabra de advertencia para aquellos que ya construido un calentador basado en el estándar oscilador Royer y una bobina con centro de tap:
Las bobinas de estrangulación para Royer normal basta filtrar las frecuencias altas, en esta configuración también tienen que almacenar una gran cantidad de energía y "bloquear" la conexión directa del drenaje del mosfet para el carril positivo de la fuente de alimentación!
Necesita una inductancia más alta para este proyecto!
¿Por qué el cebador deben ser de tal alta inductancia?
Muy bien, todo viene a resonar.
Los casquillos en el tanque de almacenan la energía que proviene de los mosfets y la bobina de trabajo.
Este trabajo muy bien en la resonancia como el resstance de la bobina cae a cero.
Como el trabajo de la bobina también libera energía dentro de las bobinas de estrangulación que queremos volver a utilizarlo.
Tomemos por ejemplo un relé normal.
Se enciende y se guarda algo de energía, cuando se apaga esta energía es "asesinado" por un diodo de protección por lo que no dañará el circuito de conducción.
Usted puede comprobar los altos voltajes generados a partir de un pequeño relé sosteniendo un cable de alimentación al contacto mientras que el otro se suelda en.
Cuando retire el cable que puede ver un poco de chispa, hacerlo muy suavemente y tienes un relé vibrante con grandes chispas en el pasador de contacto.
Mismo principio como su bobina de encendido en el coche.
Cuando el mosfet se apaga las bobinas de estrangulación de liberar su energía almacenada en a tanque.
Debido a la resonancia sólo pequeñas cantidades de energía se desperdician.
Esto funciona porque las bobinas de estrangulación de bloquear los de alta frecuencia permitiendo la DC pura pasar.
Actualización!:
Utilizando tubería de cobre de 1/2" y 5-6 bobinas terminará alrededor de la región de 2µH de su bobina.
Para asegurarse de que los mosfets son guardar y se suministra suficiente energía a la bobina de trabajo, nuestras bobinas de estrangulación debe ser capaz de mango de las corrientes proporcionadas por los mosfets.
No se confunda con las corrientes masivas dentro del tanque aquí ;)
Si haces tu propia bobina de estrangulación en un núcleo donado que debe comenzar con un montón de bobinas para su prueba inicial si tiene no hay medios para probar la inductividad.
En mis pruebas sobre estos grandes corazones amarillo maté mis mosfets al usar sólo 8 bobinas de. 75mm ^ cable de altavoz 2 en ellos.
Con 12 bobinas todo era fino y buena potencia.
Niveles de outpur disminuyeron una vez que tenía más de 30 bobinas-tal ves que la región segura es bastante grande lo que es fácil comprobar.
Simplemente reducir unos bobinados y compruebe el nivel de salida (tomar el tiempo para calentar un objeto).
Una vez que no se observe ninguna mejora significativa que son buenos ir.
