Paso 2: Fuente de alimentación
Se puede utilizar todo lo que usted disponible para alimentar este circuito como pega a voltajes adecuados para el MOSFET.
Como pueden ver usé un viejo transformador de microondas que renovado.
Usé una amoladora angular para abrir las líneas de soldadura en los lados y retirar la bobina del secundario de alto voltaje.
El alambre usado para esto era cable estándar de la casa, pero por favor no rasgar las paredes abierto para salvarlo, encontrar otros medios de suministro! ;)
Para propósitos de prueba tengo una derivación central para permitir el uso de 15V y 30V - ejecutan en 30V.
Es inutil tratar de bajo amp suministros necesita en leat 5amps y para piezas de trabajo y grandes bobinas es posible ir tan alto como 15amp - así que elegir sabiamente.
Como se puede ver también utilicé este cable para las conexiones a las tapas de rectificador y filtro - aunque aquí las tapas de filtro de término no es correcto.
Rectificador es un tipo de 25A estándar montado en un disipador de CPU vieja - para voltajes más altos que un ventilador es necesario para la refrigeración durante el uso prolongado.
Para obtener niveles de potencia adecuada necesita una tensión de alimentación DC estable que puede manejar el cambio rápido de los mosfets.
Sin condensador grande la fuente de alimentación podría meterse en problemas en términos de suministro de un DC estable.
En mi caso se usan 2 tapas de electrolypte de 7200µF de la etapa de doblador de voltaje de un amplificador viejo.
Cualquier cosa abajo 5000μF reducirá producción de usted a menos que se utiliza una fuente de alimentación adecuada.
Fuentes de alimentación de PC (ATX) podrían funcionar pero no los he probado aún.
¡ Actualización! :
Después de algunos comentarios de alguien en mi foro que se quejó acerca de potencia de salida baja hice algunas pruebas y quisiera señalar algunas cosas importantes.
De la red eléctrica se obtiene 50 o 60 Hz dependiendo donde vives.
En la configuración actual con las tapas de tanque de 2μF corro a 75kHz.
A menos que tenga una fuente de alimentación de laboratorio sobrevalorado podría ejecutar en el mismo problema con baja outpout niveles de potencia, así que aquí está cómo solucionarlo:
Para asegurarse de que los mosfets puede entregar todo el actual varias veces thausand por segundo el suministro de DC debe ser capaces de manejarlo.
En la etapa del rectificador necesita tapas con alta μF valores y altos niveles de energía.

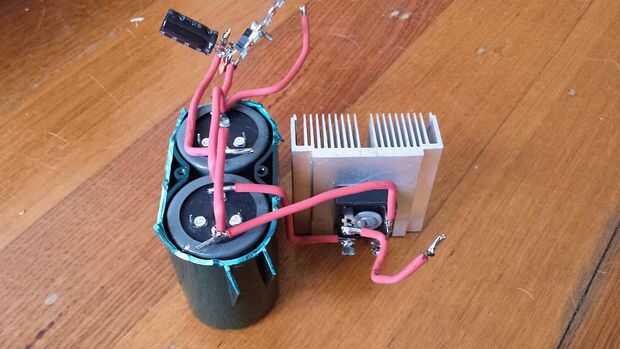

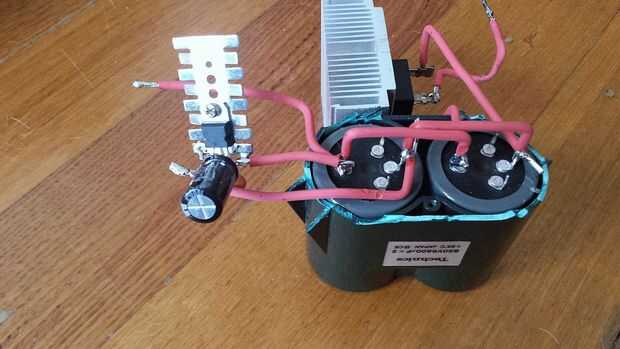

En mis fotos puedes ver el tamaño enorme de mi dos tapas, que están diseñados para almacenar altos niveles de energía como el uso original era de una tensión de doble etapa de un amplificador.
Usando el estándar, electrolito versalitas que encuentra en fuentes de alimentación estándar y filtros de DC que no serás capaz de proporcionar la energía necesaria para alcanzar la potencia de salida máximo.
Mismo, por cierto de la tapa en el lado de outpur 12V para el coche de gat - ir por lo menos 1000µF clasificados por 25V te podría tener problemas conduciendo las puertas correctamente.
Como una alternativa para tapas tamaño enorme costosos en la etapa del rectificador puede utilizar baterías de plomo-ácido.
Por ejemplo realizar en 24V baterías de 12V uso 2 (sobre 4-8AH) y una alimentación regulada fuente de 26V.
Esto es, por supuesto, sólo una última opción de resort o para aquellos que sólo tiene fuentes de alimentación con calificaciones bajo del amperio.
Revise viejos amplificadores de la yarda de la colección o desecho de la basura - el más grande sus físicas tamaño mayor los niveles de energía disponibles.
Usted verá lo que quiero decir una vez que en comparación con las tapas normales con los ;)
Actualización 21/06/2014:
Yo uso ahora IRFP260 MOSFET y un viejo soldador del palillo para la alimentación.
El uso de los 260 era necesario para la tensión más alta y más potencia.
Como mi ex MOT modificado fue sobrecalentamiento constantemente hice algunas comprobaciones más en el uso real de la energía con el transformador de soldadura.
Usando mi bobina grande se usa en este Instructable la corriente que va en el rectificador en cerca de 40V es ya 9.5Amps.
Con esto en mente, que sugiero fuertemente para utilizar una fuente de alimentación con suffient reservas como las piezas de trabajo más grande se necesitan más corriente.
También muestra los mosfets con una alta que suficiente calificación se debe utilizar, incluso con mi gran tamaño disipadores de calor de que los mosfets calientan con un uso más largo.
Como se supone que solo encienda cuando la corriente es cero bien muestra que el circuito lo está haciendo mejor en resonancia, de lo contrario los mosfets solo iría para arriba en humo.
Una vez que la capa de ferrita subir otro video que muestra los niveles de energía y calor tiempo usando las piezas de videos anteriores.
