Simple escudo de arduino casero POV (3 / 5 paso)

Paso 3: Soldar las piezas de electrónica

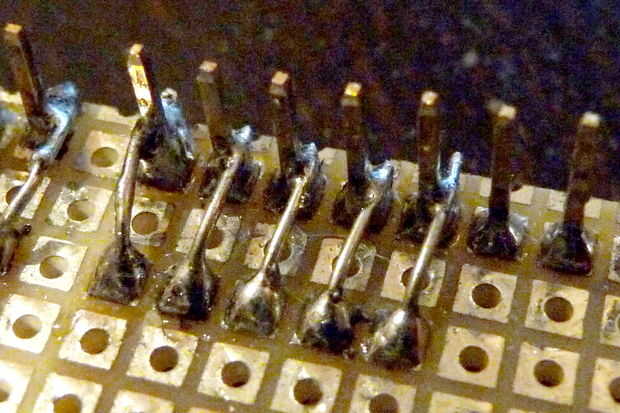

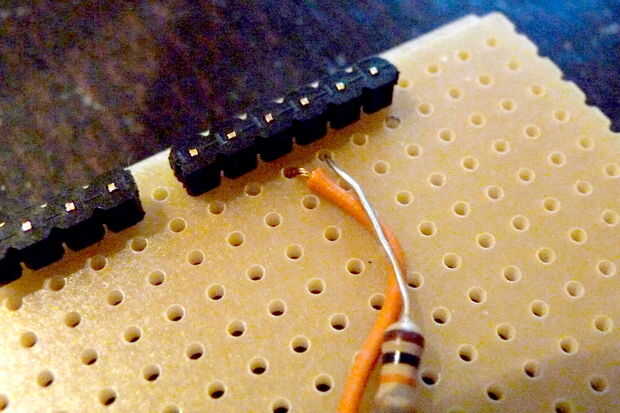

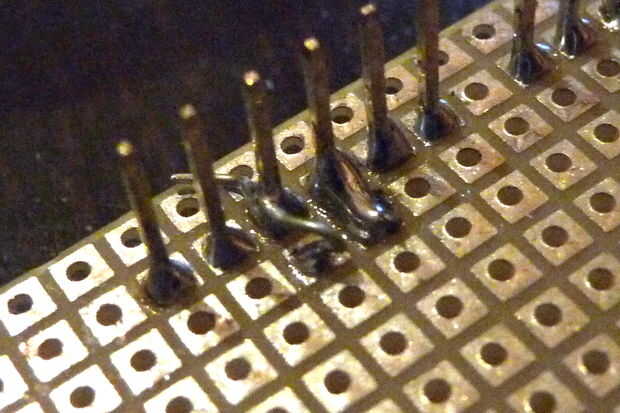

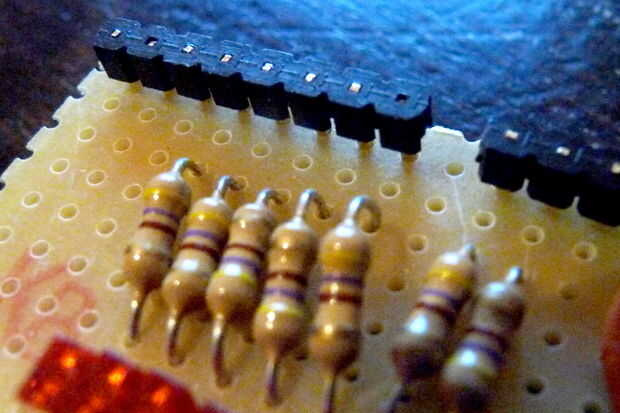

De la soldadura de las resistencias de 500 ohmios. Deben estar conectadas a la cabecera de macho de los pines de arduino 6 a 12

Soldar los leds. Los leds "superiores" debe estar en el pin 6

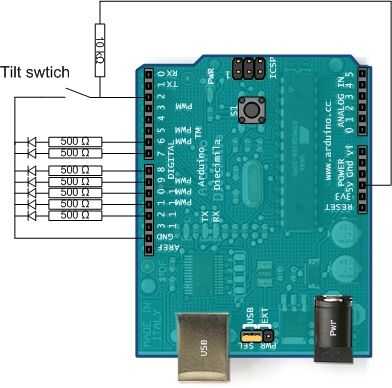

Suelde el interruptor de inclinación y la resistencia de 10 Kohmios.

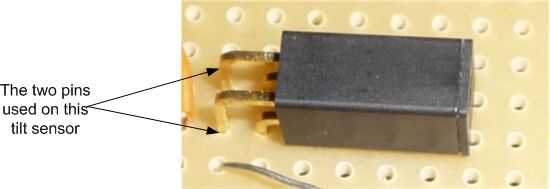

Con mi interruptor de inclinación, estoy usando solo dos pines (ver imagen)

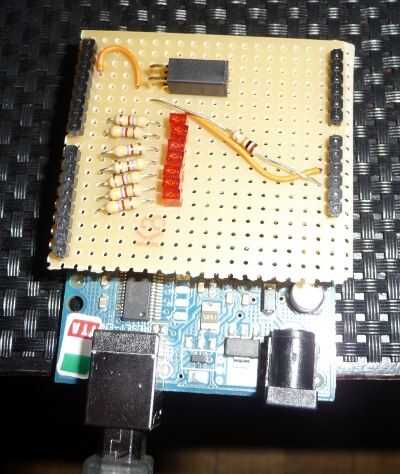

Añadir un cable de puente... y finalmente si se ve como la última foto
