Simple acelerómetro en labVIEW (5 / 5 paso)

Paso 5: Opcional [físicamente asegurando su circuito]

Para probar el proyecto, debe ser capaz de mover, sacudir o girar el PmodACL. Podrá hacerlo con seguridad si el Pmod está conectado con el cable que vino con. Sin embargo, si usted quiere algo un poco más práctico, considere asegurar todo el sistema. Esto le permitirá mover su circuito completo como una unidad y evitar que caiga aparte durante la prueba.

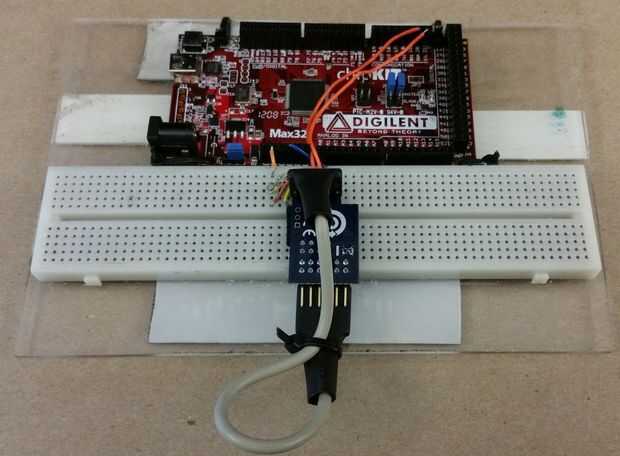

Te lo dejo a usted para averiguar exactamente cómo usted quiere ir sobre la seguridad de las cosas. Me ha pasado de tener un buen tamaño pedazo de plexiglás poner alrededor, así que decidí montar el protoboard y chipKIT a él. La placa vino con una tira adhesiva por lo que era capaz de pegarse directamente en. Para garantizar la Max32 me midieron y había perforado unos agujeros en el plexiglás. Entonces yo serpenteaba algunos lazos zip a través de orificios de Max32. Me gusta zip lazos porque proporcionan una restricción segura pero temporal.

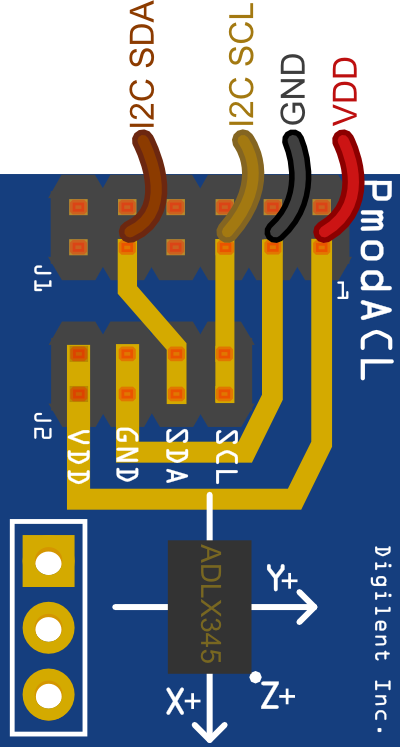

Usted puede haber notado en mis fotos que puse el PmodACL boca abajo en el protoboard. Esta fue mi solución rápida y sucia para asegurar la Pmod sí mismo. Coloqué el Pmod para que sus pernos de J2 físicamente fijan a la placa. Del Pmod Jumper 2 sólo ofrece dos conexiones adicionales al I2C bus, como la



. Colocar boca abajo el PmodACL nada no duele porque yo cuidadosamente lo había orientado por lo que ninguno de los pines de jumper corto. Usted puede descubrir un mejor método para asegurar la Pmod que hice.
