Simple acelerómetro en labVIEW (3 / 5 paso)

Paso 3: código

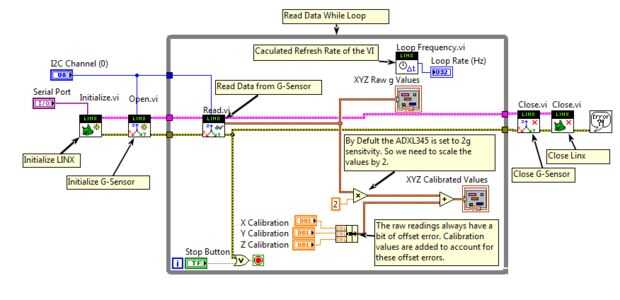

El código en labVIEW es muy sencillo. Os adjunto una imagen del código, así como la VI real. El addon LINX para labVIEW tiene algunas funciones de bloque diseñadas para comunicarse con el chip ADXL345 vía I2C. Todo lo que tienes que hacer es cadena los bloques juntos y tome los valores que de salida.

Una vez que tienes la configuración del circuito y ha descargado el intento del código al ejecutarlo. Asegúrese de que configurar su Max32 en el firmware LINX asistente, antes de pulsar el botón ejecutar. Si no sabes cómo configurar un dispositivo en el firmware LINX asistente aquí.

Después de presionar el botón de parada y el código se hace ejecutar si te sale

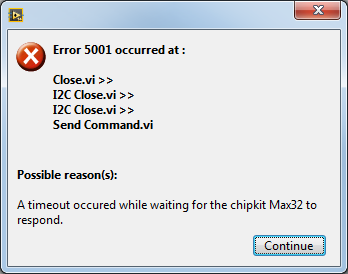

, golpeó a continuar. El error realmente no efecto nada.

Si quieres aprender más sobre cómo las funciones ADXL345 fueron diseñadas en labVIEW haga doble clic en uno de ellos y golpear CTRL + E para abrir su diagrama de bloques. Algunos de estos diagramas de bloques usan valores hexadecimales para comunicarse con el ADXL345. Para averiguar lo que estos valores, consulte el manual de referencia de ADXL345.
