Paso 6: Conecte los cables CA

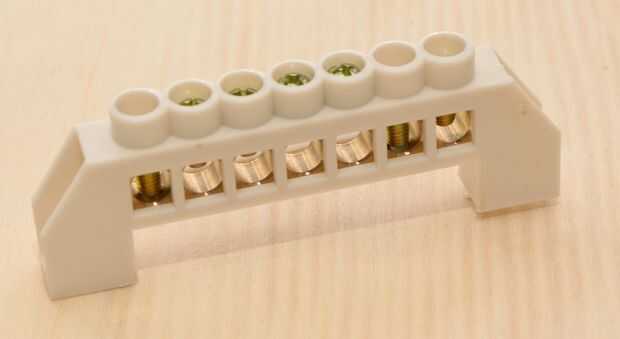

Siguiente paso ganchos del extremo de la salida del módulo SSR con 8 extensiones. Puesto que la cantidad de cables aquí puede llegar desordenada muy fácilmente usé un bock de distribución de energía y una pistola de grapas para tratar de mantener todo en su lugar.
Con energía apagado, tomar el corte extremo de enchufe del paso anterior y conectarlo a la regleta. Los otros dos extremos de la tira y conectar cada uno al bloque de distribución de alimentación superior e inferior y estas dos conexiones de la grapa hacia abajo.

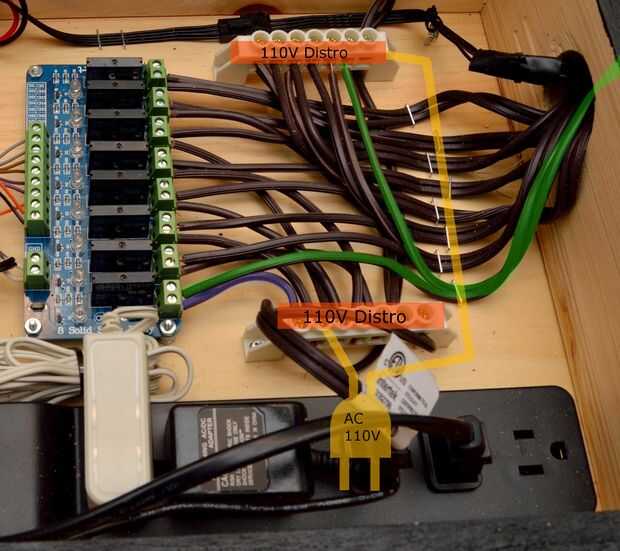

Ahora Conecte uno de corte para cables de extensión desde el paso anterior. En mi caso que tengo un gabinete con un orificio de diámetro de 1.5" para todas las cuerdas a fluir hacia fuera, tan resaltado en verde es una de las cuerdas con un extremo conectado a la bornera y el otro extremo de la salida del módulo SSR. Para completar el circuito necesitamos un cable más corto (mostrado en azul) que conecta el otro bloque de distribución con el módulo de relé. Recorte y básico para mantener todo tan limpio como sea posible. No sólo hace la grapa mantener las cosas ordenadas pero también sirve un alivio de tensión así que cualquier tirón y tirando al conectar las luces al árbol no tire las conexiones de componentes. Ni que decir cuando grapado no tienen pierce grapa el alambre o el aislamiento.
