Show de luces de árbol de Navidad de frambuesa Pi (1 / 15 paso)

Paso 1: materiales

Mantenga en mente los materiales abajo son lo que utilicé para este proyecto. En muchos casos pueden utilizarse piezas alternativas y soluciones.

Aquí son los materiales que utilicé para este proyecto:

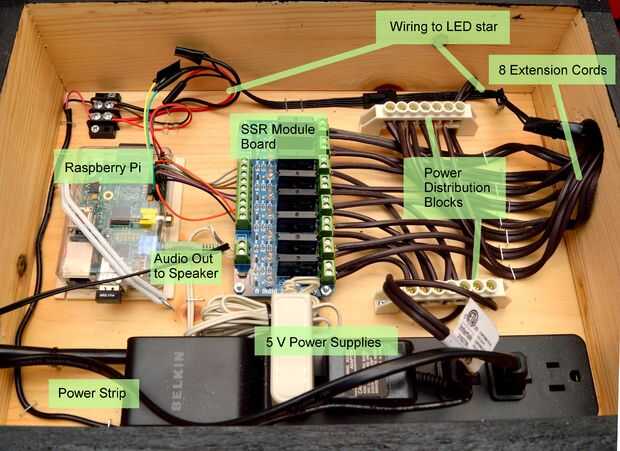

Para el controlador:

  1. Frambuesa Pi (modelo B es lo que usé)

    • Tarjeta SD
    • Adaptador USB Wifi
  2. SainSmart 8 canal 5V SSR módulo tablero - Amazonas
    • Evitar los relés mecánicos como el chasquido del interruptor será notablemente audible y fue SSRs. Este tablero está clasificado hasta 2 AMP por SSR que es suficiente para alimentar una cadena de luces de Navidad
  3. Los cables de puente - se puede encontrar barato en Ebay
  4. JST SM enchufe + recipientes - Adafruit
  5. rollo 32ft de alambre (o cuatro piezas de 8 pies de cable)
  6. Cable de extensión x 8
  7. Bloque de distribución de energía x 2- AdaFruit
  8. Tira de la energía
  9. Fuentes de alimentación
    • 5 voltios, 3 amperios o más LEDs y Pi
    • 5 voltios, 1 amperio o mayor al módulo de SSR drive
  10. Recinto
  11. Altavoces

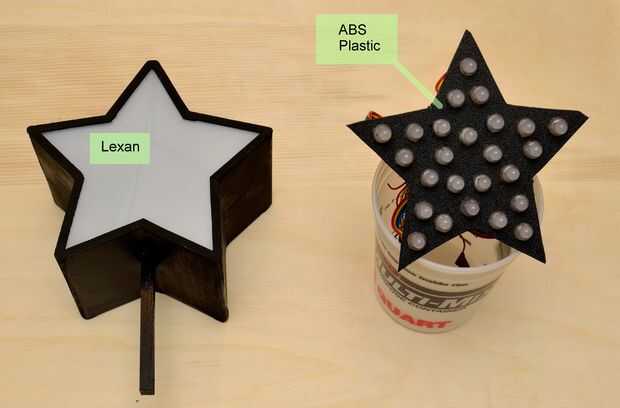

La estrella:

  1. LED RGB de 12mm (trenza de 25) - chip de AdafruitWS2801 en este producto permite la Pi basta para el filamento de una vez, en lugar de pulso continuamente la línea para mantener el LED iluminado.
  2. Lámina de plástico ABS para fijar LED - Walmart
  3. Hoja de Lexan para difundir LED - Lowes
  4. Pintura en aerosol negro
  5. Pintura en aerosol blanco
  6. Madera

Para el árbol:

  1. Filamento de luz blanco 100 x 4
  2. Filamento de luz blanco 50
  3. Filamento de luz roja 100 x 2
  4. Filamento de luz verde 100 x 2
  5. Luz azul 100 filamentos x 2
