Show de luces de árbol de Navidad de frambuesa Pi (11 / 15 paso)

Paso 11: Alambre de la estrella a la Pi

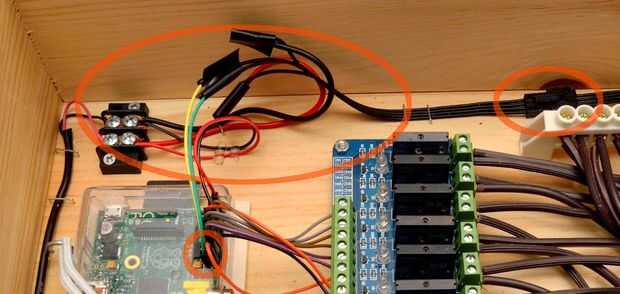

Necesitamos ahora crear el receptáculo en la caja para el cable de estrellas/extensión enchufar.

Rojo = 5 voltios

Azul = tierra

Así podemos alambre encima de estas dos líneas en el conector JST al bloque de terminales que potencia el Raspberry Pi está conectado a.

Las otras dos conexiones son:

Amarillo = de datos = MOSI = Pin 19

Verde = reloj = SCLK = Pin 23

He seguido el cableado del tutorial de AdaFruit. Así que tira de los extremos de dos cables de puente por lo que puede soldar en el conector JST.

Una vez que estés seguro de que el cableado tenga las señales adecuadas a los LEDs, pueden estable el conector en el recinto para el alivio de tensión para que cualquier tirón en el cable de extensión no se corte los puentes de la Pi.
